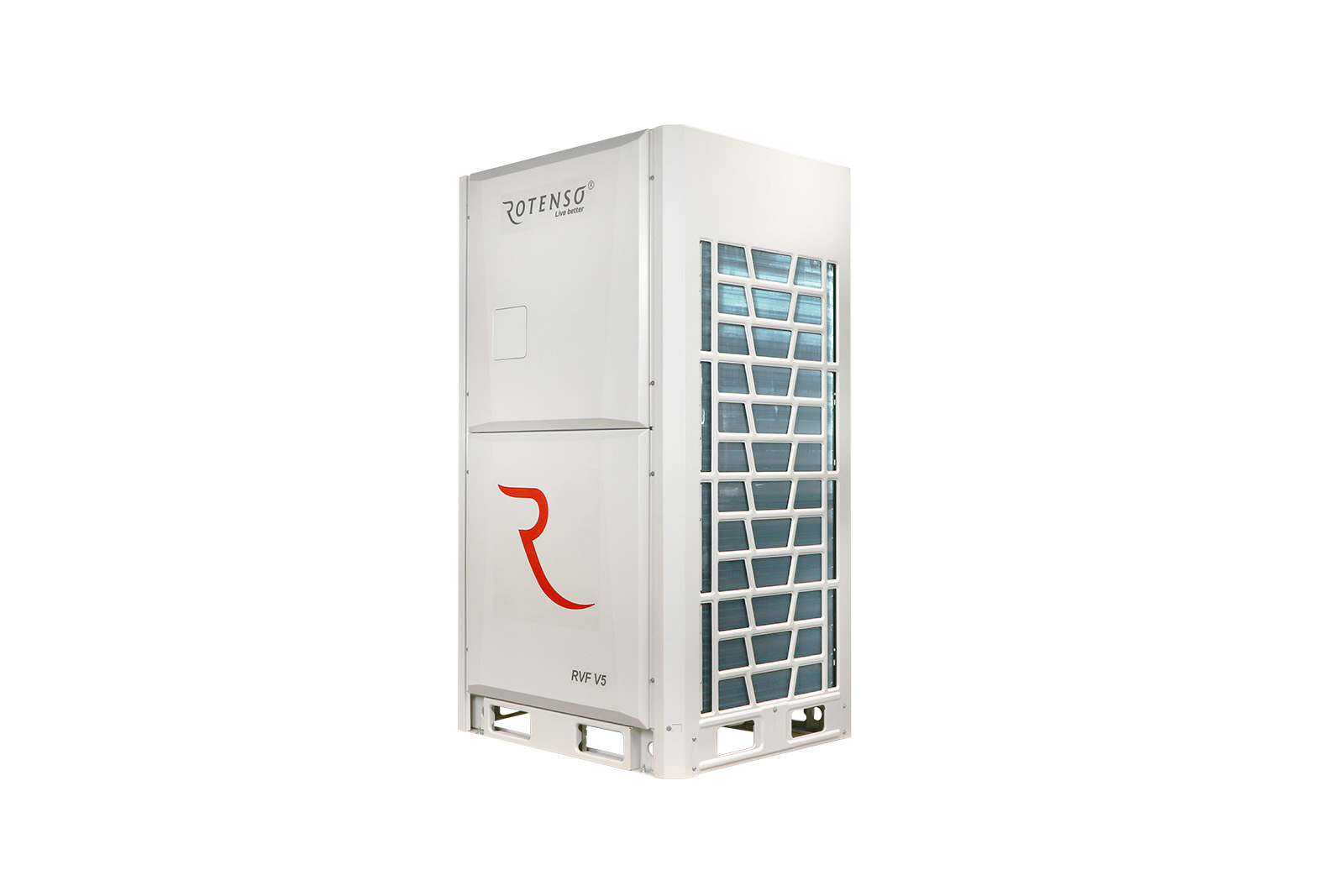

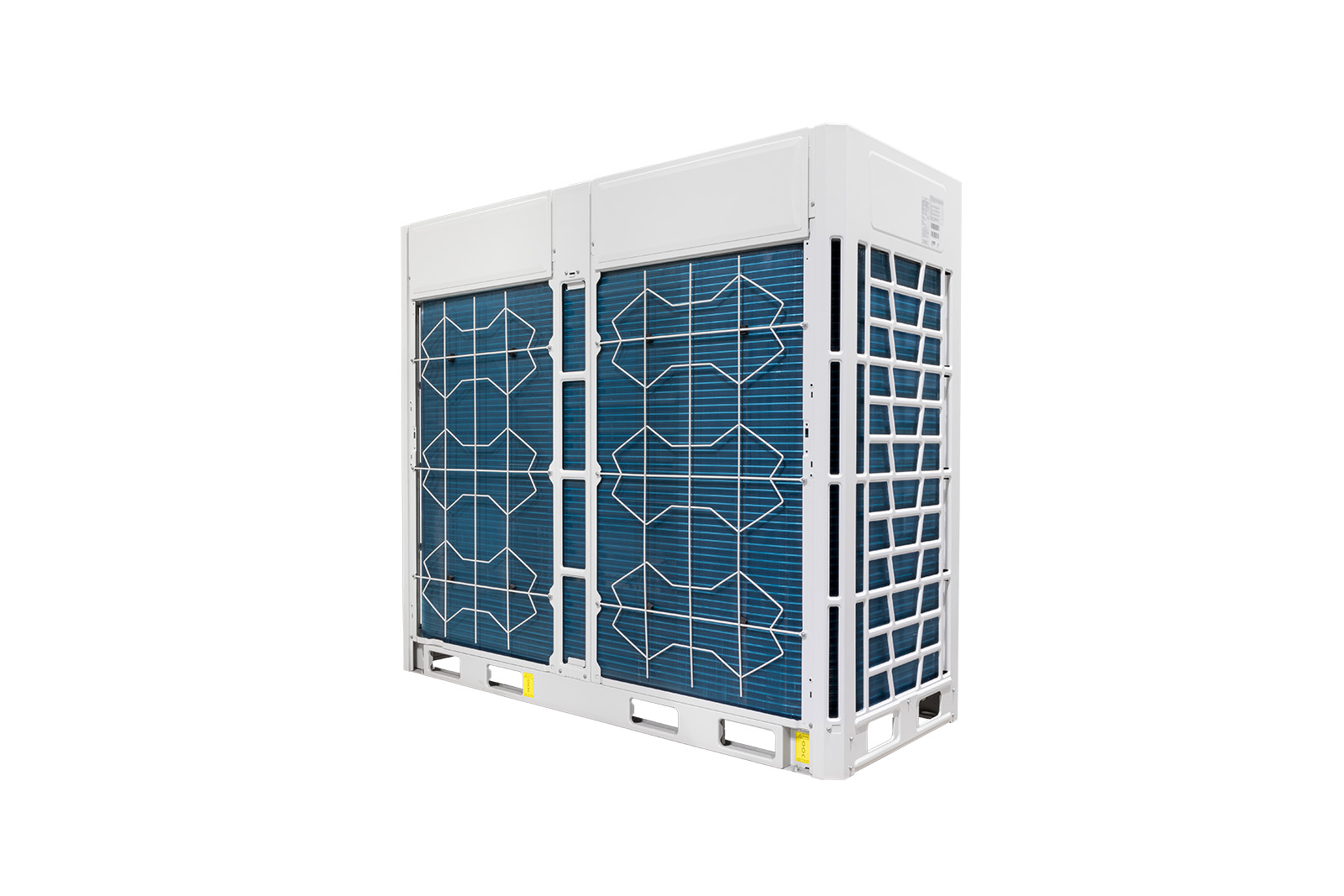

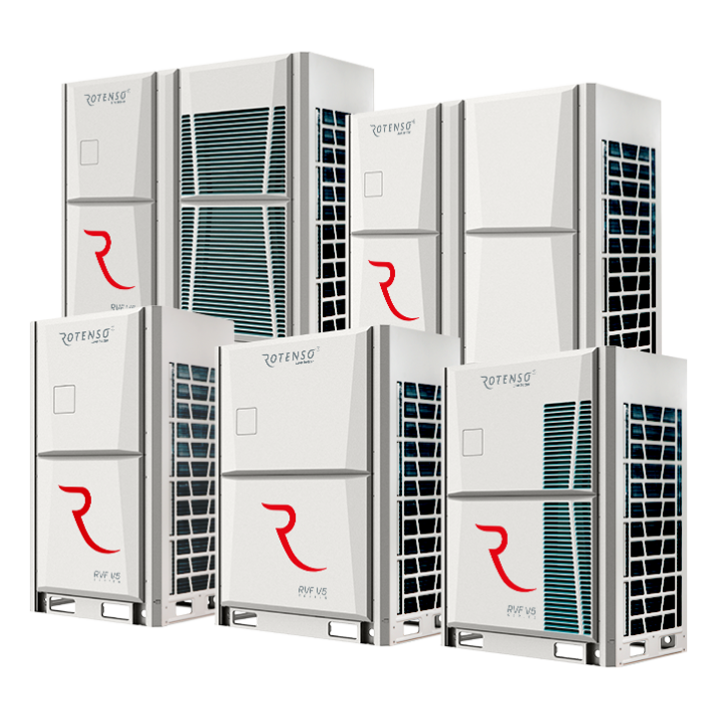

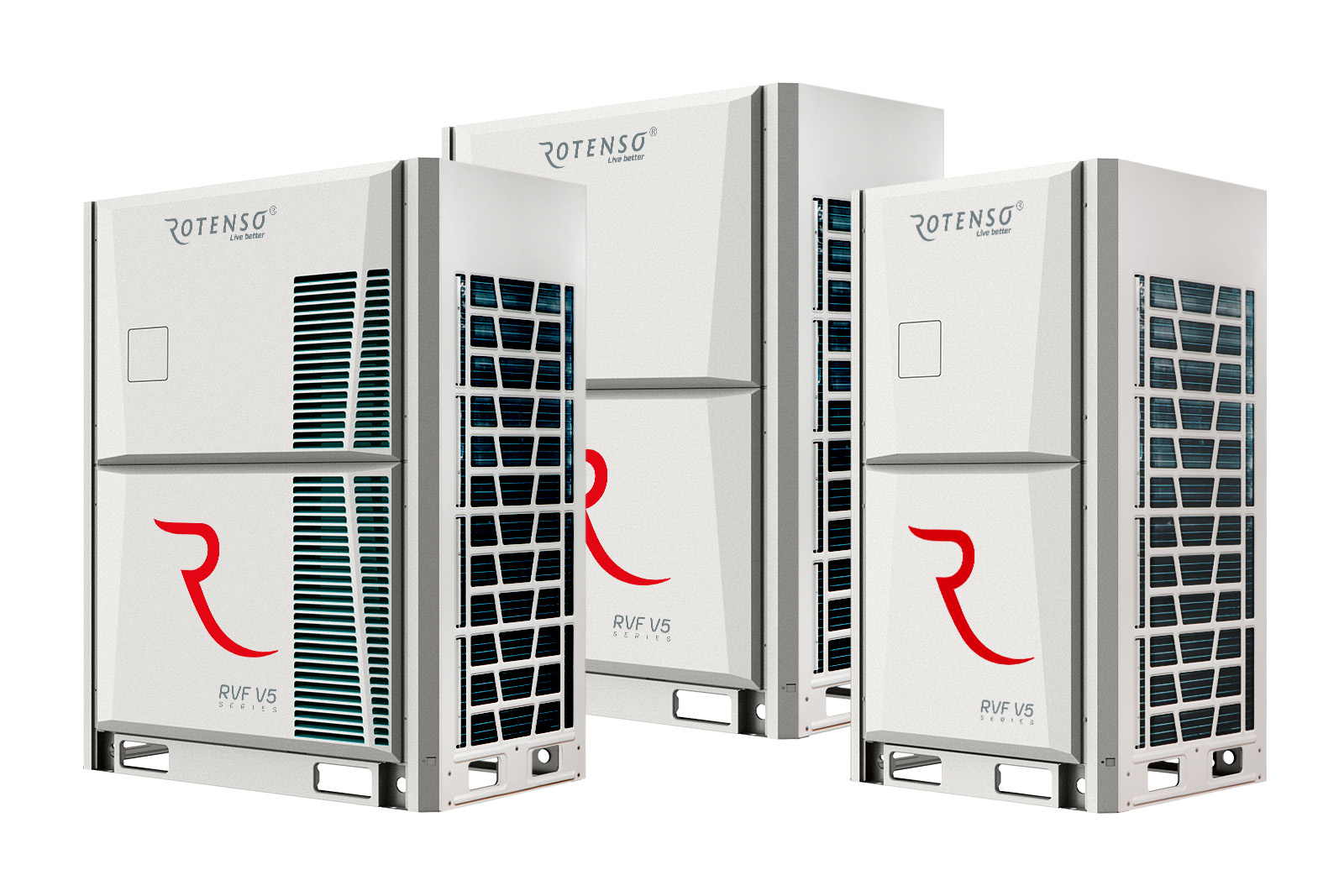

RVF V5

RVF V5 Rotenso® suteikia galimybę kurti specialiai pritaikytas ir plačias sistemas, kurios efektyviai atlieka pastatų vėsinimo ar šildymo funkcijas net ir ekstremaliomis oro sąlygomis. RVF Rotenso® – tai ekonomiškos 2 vamzdžių sistemos, kurių montavimo ilgis įspūdingas – iki 1 000 metrų, o aukščio skirtumas – daugiau kaip 100 metrų. Jas naudojant taupomos medžiagų sąnaudos ir montavimo laikas. RVF Rotenso® sistemų privalumai yra šie: galimybė į vieną sistemą sujungti iki 100 vidaus įrenginių ir padidinti jų bendrą galią, palyginti su lauko įrenginių galia, iki 130 %.

5 metų garantija
Sertifikavimas: Eurovent

RVF V5 8 ZS

MODELIS
TIPAS
Pagrindiniai moduliai
MODELIS / KOMPLEKTAS PAVADINIMAS
RVF-252V5OMM
HP GALIA
8
MAKSIMALUS VIDAUS ĮRENGINIŲ SKAIČIUS (vnt.)
14
VĖSINIMAS
VĖSINIMAS / VEIKSMAI (kW)
25.2
VĖŠINIMO / ENERGIJOS SĄNAUDOJIMAS (kW)
5.31
COOLING / EER (W/W)
4.75
COOLING / SEER (W/W)
8.15
ŠILDYMAS
ŠILDYMAS / NAGRINĖJIMAS (kW)
27.4
ŠILDYMO / ENERGIJOS VARTOJIMAS (kW)
4.98
ŠILDYMAS / COP (W/W)
5.50
ŠILDYMAS / SCOP (W/W)
4.11
GRĄŽIAMOJO ŠILUMOS SIURBLIO TIPAS
Oras-oras
KOMPRESORIUS
KOMPRESORIUS / TIPAS
Hermetiškas EVI slinkties tipas
KOMPRESORIUS/KIEKIS
1
VENTILIATORIUS
VENTILIATORIUS / TIPAS
BLDC inverterio variklis
VENTILIATORIUS / KIEKIS
1
VENTILIATORIUS / SLĖGIS (Pa)
110
ALŠALANTIS
ALŠALANTIS / TIPAS
R410a
ALŠALŠTASIS / VOŽTUVO TIPAS
Elektroninis EXV
ALŠALANTIS / KIEKIS (kg)
9
ALŠALANTIS / KIEKIS (TCO2eq)
18.78 val
GARSO SLĖGIO LYGIS
58
MATMENYS, SVORIS
GRINTO MATMENYS / P × A × G (mm)
990 × 1740 × 840
BRUTO MATMENYS / P × A × G (mm)
1060 × 1900 × 910
Tvirtinimo tarpas / P × D (mm)
720 × 774
NETO SVORIS / BRUTO SVORIS
228/240
VAMZDŽIŲ JUNGIMAS
SKYSČIS / DUJOS / mm (colis)
Φ12,7 (1/2″) / Φ22,2 (7/8″)
ELEKTROS INSTALIACIJA
PQE RYŠIO KABELIAI / pav. × mm²
2 × 0,75–1,0 (ekranuotas)
MAITINIMO KABELIAI / kiekis × mm²
Pagal elektros instaliacijos projektą
SAUGUMAS (A)
Pagal elektros instaliacijos projektą
MAITINIMO / V-Hz, Ø
380-420 ~ 50, 3f
DARBO LAUKE APIMTIS
VĖSINIMAS / ŠILDYMAS (⁰C)
-5-55 / -30-30
SUJUNGIAMI AGREGATAI
RVF modulinius blokus galima derinti bet kokiu deriniu. Priklausomai nuo įrenginių pasirinkimo ir atskirų montavimo sekcijų ilgio, aušinimo vamzdžių skersmenys gali skirtis nuo numatytųjų. Atskirų instaliacijos sekcijų skersmenys atlikti pagal parengtą atrankos aktą įvedus projektinius instaliacijos ilgius ir pagal

serviso vadovą.
Galima moduliniu būdu sujungti įrenginius iki maksimalios 270 kW galios:

1) 3 modulių derinys, naudojant blokus nuo 25 kW iki 90 kW,

2) 4 modulių derinys, naudojant blokus nuo 25 kW iki 67 kW.
Pavieniai Rotenso RVF sistemų blokai, kurių galia svyruoja nuo 25 kW iki 90 kW.
KOMENTARAI
1. Aušinimo veikimo diapazonas: -5°C iki 55°C. Veikimo diapazonas kaitinant: -30°C iki 30°C.

2. Aušinimo sąlygos: patalpose 27°C(80.6°F)DB, 19°C(60°F)WB, lauke 35°C(95°F)DB.

3. Šildymo sąlygos: patalpose 20°C(68°F)DB, 15°C(44,6°F)WB, lauke 7°C(42,8°F)DB.

4. Garsumas: matuojamas 1 m atstumu nuo įrenginio 1,5 m aukštyje (bandymo sąlygos). Priklausomai nuo aplinkos sąlygų, šios vertės gali šiek tiek skirtis.

5. Dėl nuolatinio prietaisų tobulinimo aukščiau pateiktos specifikacijos gali būti keičiamos be išankstinio įspėjimo.

RVF V5 10 ZS

MODELIS
TIPAS
Pagrindiniai moduliai
MODELIS / KOMPLEKTAS PAVADINIMAS
RVF-280V5OMM
HP GALIA
10
MAKSIMALUS VIDAUS ĮRENGINIŲ SKAIČIUS (vnt.)
16
VĖSINIMAS
VĖSINIMAS / VEIKSMAI (kW)
28
VĖŠINIMO / ENERGIJOS SĄNAUDOJIMAS (kW)
6.22
COOLING / EER (W/W)
4.50
COOLING / SEER (W/W)
7.66
ŠILDYMAS
ŠILDYMAS / NAGRINĖJIMAS (kW)
31.5
ŠILDYMO / ENERGIJOS VARTOJIMAS (kW)
5.86
ŠILDYMAS / COP (W/W)
5.38
ŠILDYMAS / SCOP (W/W)
4.11
GRĄŽIAMOJO ŠILUMOS SIURBLIO TIPAS
Oras-oras
KOMPRESORIUS
KOMPRESORIUS / TIPAS
Hermetiškas EVI slinkties tipas
KOMPRESORIUS/KIEKIS
1
VENTILIATORIUS
VENTILIATORIUS / TIPAS
BLDC inverterio variklis
VENTILIATORIUS / KIEKIS
1
VENTILIATORIUS / SLĖGIS (Pa)
110
ALŠALANTIS
ALŠALANTIS / TIPAS
R410a
ALŠALŠTASIS / VOŽTUVO TIPAS
Elektroninis EXV
ALŠALANTIS / KIEKIS (kg)
9
ALŠALANTIS / KIEKIS (TCO2eq)
18.78 val
GARSO SLĖGIO LYGIS
58
MATMENYS, SVORIS
GRINTO MATMENYS / P × A × G (mm)
990 × 1740 × 840
BRUTO MATMENYS / P × A × G (mm)
1060 × 1900 × 910
Tvirtinimo tarpas / P × D (mm)
720 × 774
NETO SVORIS / BRUTO SVORIS
228/240
VAMZDŽIŲ JUNGIMAS
SKYSČIS / DUJOS / mm (colis)
Φ12,7 (1/2″) / Φ22,2 (7/8″)
ELEKTROS INSTALIACIJA
PQE RYŠIO KABELIAI / pav. × mm²
2 × 0,75–1,0 (ekranuotas)
MAITINIMO KABELIAI / kiekis × mm²
Pagal elektros instaliacijos projektą
SAUGUMAS (A)
Pagal elektros instaliacijos projektą
MAITINIMO / V-Hz, Ø
380-420 ~ 50, 3f
DARBO LAUKE APIMTIS
VĖSINIMAS / ŠILDYMAS (⁰C)
-5-55 / -30-30

SUJUNGIAMI AGREGATAI
RVF modulinius blokus galima derinti bet kokiu deriniu. Priklausomai nuo įrenginių pasirinkimo ir atskirų montavimo sekcijų ilgio, aušinimo vamzdžių skersmenys gali skirtis nuo numatytųjų. Atskirų instaliacijos sekcijų skersmenys atlikti pagal parengtą atrankos aktą įvedus projektinius instaliacijos ilgius ir pagal

serviso vadovą.
Galima moduliniu būdu sujungti įrenginius iki maksimalios 270 kW galios:

1) 3 modulių derinys, naudojant blokus nuo 25 kW iki 90 kW,

2) 4 modulių derinys, naudojant blokus nuo 25 kW iki 67 kW.
Pavieniai Rotenso RVF sistemų blokai, kurių galia svyruoja nuo 25 kW iki 90 kW.
KOMENTARAI
1. Aušinimo veikimo diapazonas: -5°C iki 55°C. Veikimo diapazonas kaitinant: -30°C iki 30°C.

2. Aušinimo sąlygos: patalpose 27°C(80.6°F)DB, 19°C(60°F)WB, lauke 35°C(95°F)DB.

3. Šildymo sąlygos: patalpose 20°C(68°F)DB, 15°C(44,6°F)WB, lauke 7°C(42,8°F)DB.

4. Garsumas: matuojamas 1 m atstumu nuo įrenginio 1,5 m aukštyje (bandymo sąlygos). Priklausomai nuo aplinkos sąlygų, šios vertės gali šiek tiek skirtis.

5. Dėl nuolatinio prietaisų tobulinimo aukščiau pateiktos specifikacijos gali būti keičiamos be išankstinio įspėjimo.

RVF V5 12 ZS

MODELIS
TIPAS
Pagrindiniai moduliai
MODELIS / KOMPLEKTAS PAVADINIMAS
RVF-335V5OMM
HP GALIA
12
MAKSIMALUS VIDAUS ĮRENGINIŲ SKAIČIUS (vnt.)
19
VĖSINIMAS
VĖSINIMAS / VEIKSMAI (kW)
33.5
VĖŠINIMO / ENERGIJOS SĄNAUDOJIMAS (kW)
8.35
COOLING / EER (W/W)
4.01
COOLING / SEER (W/W)
6.84
ŠILDYMAS
ŠILDYMAS / NAGRINĖJIMAS (kW)
37.5
ŠILDYMO / ENERGIJOS VARTOJIMAS (kW)
7.35
ŠILDYMAS / COP (W/W)
5.10
ŠILDYMAS / SCOP (W/W)
4.12
GRĄŽIAMOJO ŠILUMOS SIURBLIO TIPAS
Oras-oras
KOMPRESORIUS
KOMPRESORIUS / TIPAS
Hermetiškas EVI slinkties tipas
KOMPRESORIUS/KIEKIS
1
VENTILIATORIUS
VENTILIATORIUS / TIPAS
BLDC inverterio variklis
VENTILIATORIUS / KIEKIS
1
VENTILIATORIUS / SLĖGIS (Pa)
110
ALŠALANTIS
ALŠALANTIS / TIPAS
R410a
ALŠALŠTASIS / VOŽTUVO TIPAS
Elektroninis EXV
ALŠALANTIS / KIEKIS (kg)
11
ALŠALANTIS / KIEKIS (TCO2eq)
22.96
GARSO SLĖGIO LYGIS
60
MATMENYS, SVORIS
GRINTO MATMENYS / P × A × G (mm)
990 × 1740 × 840
BRUTO MATMENYS / P × A × G (mm)
1060 × 1900 × 910
Tvirtinimo tarpas / P × D (mm)
720 × 774
NETO SVORIS / BRUTO SVORIS
230/242
VAMZDŽIŲ JUNGIMAS
SKYSČIS / DUJOS / mm (colis)
Φ12,7 (1/2″) / Φ22,2 (7/8″)
ELEKTROS INSTALIACIJA
PQE RYŠIO KABELIAI / pav. × mm²
2 × 0,75–1,0 (ekranuotas)
MAITINIMO KABELIAI / kiekis × mm²
Pagal elektros instaliacijos projektą
SAUGUMAS (A)
Pagal elektros instaliacijos projektą
MAITINIMO / V-Hz, Ø
380-420 ~ 50, 3f
DARBO LAUKE APIMTIS
VĖSINIMAS / ŠILDYMAS (⁰C)
-5-55 / -30-30

SUJUNGIAMI AGREGATAI
RVF modulinius blokus galima derinti bet kokiu deriniu. Priklausomai nuo įrenginių pasirinkimo ir atskirų montavimo sekcijų ilgio, aušinimo vamzdžių skersmenys gali skirtis nuo numatytųjų. Atskirų instaliacijos sekcijų skersmenys atlikti pagal parengtą atrankos aktą įvedus projektinius instaliacijos ilgius ir pagal

serviso vadovą.
Galima moduliniu būdu sujungti įrenginius iki maksimalios 270 kW galios:

1) 3 modulių derinys, naudojant blokus nuo 25 kW iki 90 kW,

2) 4 modulių derinys, naudojant blokus nuo 25 kW iki 67 kW.
Pavieniai Rotenso RVF sistemų blokai, kurių galia svyruoja nuo 25 kW iki 90 kW.
KOMENTARAI
1. Aušinimo veikimo diapazonas: -5°C iki 55°C. Veikimo diapazonas kaitinant: -30°C iki 30°C.

2. Aušinimo sąlygos: patalpose 27°C(80.6°F)DB, 19°C(60°F)WB, lauke 35°C(95°F)DB.

3. Šildymo sąlygos: patalpose 20°C(68°F)DB, 15°C(44,6°F)WB, lauke 7°C(42,8°F)DB.

4. Garsumas: matuojamas 1 m atstumu nuo įrenginio 1,5 m aukštyje (bandymo sąlygos). Priklausomai nuo aplinkos sąlygų, šios vertės gali šiek tiek skirtis.

5. Dėl nuolatinio prietaisų tobulinimo aukščiau pateiktos specifikacijos gali būti keičiamos be išankstinio įspėjimo.

RVF V5 14 ZS

MODELIS
TIPAS
Pagrindiniai moduliai
MODELIS / KOMPLEKTAS PAVADINIMAS
RVF-400V5OMM
HP GALIA
14
MAKSIMALUS VIDAUS ĮRENGINIŲ SKAIČIUS (vnt.)
23
VĖSINIMAS
VĖSINIMAS / VEIKSMAI (kW)
40
VĖŠINIMO / ENERGIJOS SĄNAUDOJIMAS (kW)
9.76
COOLING / EER (W/W)
4.10
COOLING / SEER (W/W)
6.98
ŠILDYMAS
ŠILDYMAS / NAGRINĖJIMAS (kW)
45
ŠILDYMO / ENERGIJOS VARTOJIMAS (kW)
9.34
ŠILDYMAS / COP (W/W)
4.82
ŠILDYMAS / SCOP (W/W)
4.10
GRĄŽIAMOJO ŠILUMOS SIURBLIO TIPAS
Oras-oras
KOMPRESORIUS
KOMPRESORIUS / TIPAS
Hermetiškas EVI slinkties tipas
KOMPRESORIUS/KIEKIS
1
VENTILIATORIUS
VENTILIATORIUS / TIPAS
BLDC inverterio variklis
VENTILIATORIUS / KIEKIS
1
VENTILIATORIUS / SLĖGIS (Pa)
110
ALŠALANTIS
ALŠALANTIS / TIPAS
R410a
ALŠALŠTASIS / VOŽTUVO TIPAS
Elektroninis EXV
ALŠALANTIS / KIEKIS (kg)
14
ALŠALANTIS / KIEKIS (TCO2eq)
29.22 val
GARSO SLĖGIO LYGIS
60
MATMENYS, SVORIS
GRINTO MATMENYS / P × A × G (mm)
1340×1740×840
BRUTO MATMENYS / P × A × G (mm)
1410×1900×910
Tvirtinimo tarpas / P × D (mm)
1070 × 774
NETO SVORIS / BRUTO SVORIS
275 / 293
VAMZDŽIŲ JUNGIMAS
SKYSČIS / DUJOS / mm (colis)
Φ15,9 (5/8″) / Φ28,6 (1 1/8″)
ELEKTROS INSTALIACIJA
PQE RYŠIO KABELIAI / pav. × mm²
2 × 0,75–1,0 (ekranuotas)
MAITINIMO KABELIAI / kiekis × mm²
Pagal elektros instaliacijos projektą
SAUGUMAS (A)
Pagal elektros instaliacijos projektą
MAITINIMO / V-Hz, Ø
380-420 ~ 50, 3f
DARBO LAUKE APIMTIS
VĖSINIMAS / ŠILDYMAS (⁰C)
-5-55 / -30-30

SUJUNGIAMI AGREGATAI
RVF modulinius blokus galima derinti bet kokiu deriniu. Priklausomai nuo įrenginių pasirinkimo ir atskirų montavimo sekcijų ilgio, aušinimo vamzdžių skersmenys gali skirtis nuo numatytųjų. Atskirų instaliacijos sekcijų skersmenys atlikti pagal parengtą atrankos aktą įvedus projektinius instaliacijos ilgius ir pagal

serviso vadovą.
Galima moduliniu būdu sujungti įrenginius iki maksimalios 270 kW galios:

1) 3 modulių derinys, naudojant blokus nuo 25 kW iki 90 kW,

2) 4 modulių derinys, naudojant blokus nuo 25 kW iki 67 kW.
Pavieniai Rotenso RVF sistemų blokai, kurių galia svyruoja nuo 25 kW iki 90 kW.
KOMENTARAI
1. Aušinimo veikimo diapazonas: -5°C iki 55°C. Veikimo diapazonas kaitinant: -30°C iki 30°C.

2. Aušinimo sąlygos: patalpose 27°C(80.6°F)DB, 19°C(60°F)WB, lauke 35°C(95°F)DB.

3. Šildymo sąlygos: patalpose 20°C(68°F)DB, 15°C(44,6°F)WB, lauke 7°C(42,8°F)DB.

4. Garsumas: matuojamas 1 m atstumu nuo įrenginio 1,5 m aukštyje (bandymo sąlygos). Priklausomai nuo aplinkos sąlygų, šios vertės gali šiek tiek skirtis.

5. Dėl nuolatinio prietaisų tobulinimo aukščiau pateiktos specifikacijos gali būti keičiamos be išankstinio įspėjimo.

RVF V5 16 ZS

MODELIS
TIPAS
Pagrindiniai moduliai
MODELIS / KOMPLEKTAS PAVADINIMAS
RVF-450V5OMM
HP GALIA
16
MAKSIMALUS VIDAUS ĮRENGINIŲ SKAIČIUS (vnt.)
26
VĖSINIMAS
VĖSINIMAS / VEIKSMAI (kW)
45
VĖŠINIMO / ENERGIJOS SĄNAUDOJIMAS (kW)
11.63
COOLING / EER (W/W)
3.87
COOLING / SEER (W/W)
6.81
ŠILDYMAS
ŠILDYMAS / NAGRINĖJIMAS (kW)
50
ŠILDYMO / ENERGIJOS VARTOJIMAS (kW)
10.87
ŠILDYMAS / COP (W/W)
4.60
ŠILDYMAS / SCOP (W/W)
4.10
GRĄŽIAMOJO ŠILUMOS SIURBLIO TIPAS
Oras-oras
KOMPRESORIUS
KOMPRESORIUS / TIPAS
Hermetiškas EVI slinkties tipas
KOMPRESORIUS/KIEKIS
1
VENTILIATORIUS
VENTILIATORIUS / TIPAS
BLDC inverterio variklis
VENTILIATORIUS / KIEKIS
1
VENTILIATORIUS / SLĖGIS (Pa)
110
ALŠALANTIS
ALŠALANTIS / TIPAS
R410a
ALŠALŠTASIS / VOŽTUVO TIPAS
Elektroninis EXV
ALŠALANTIS / KIEKIS (kg)
14
ALŠALANTIS / KIEKIS (TCO2eq)
29.22 val
GARSO SLĖGIO LYGIS
61
MATMENYS, SVORIS
GRINTO MATMENYS / P × A × G (mm)
1340×1740×840
BRUTO MATMENYS / P × A × G (mm)
1410×1900×910
Tvirtinimo tarpas / P × D (mm)
1070 × 774
NETO SVORIS / BRUTO SVORIS
275 / 293
VAMZDŽIŲ JUNGIMAS
SKYSČIS / DUJOS / mm (colis)
Φ15,9 (5/8″) / Φ28,6 (1 1/8″)
ELEKTROS INSTALIACIJA
PQE RYŠIO KABELIAI / pav. × mm²
2 × 0,75–1,0 (ekranuotas)
MAITINIMO KABELIAI / kiekis × mm²
Pagal elektros instaliacijos projektą
SAUGUMAS (A)
Pagal elektros instaliacijos projektą
MAITINIMO / V-Hz, Ø
380-420 ~ 50, 3f
DARBO LAUKE APIMTIS
VĖSINIMAS / ŠILDYMAS (⁰C)
-5-55 / -30-30

SUJUNGIAMI AGREGATAI
RVF modulinius blokus galima derinti bet kokiu deriniu. Priklausomai nuo įrenginių pasirinkimo ir atskirų montavimo sekcijų ilgio, aušinimo vamzdžių skersmenys gali skirtis nuo numatytųjų. Atskirų instaliacijos sekcijų skersmenys atlikti pagal parengtą atrankos aktą įvedus projektinius instaliacijos ilgius ir pagal

serviso vadovą.
Galima moduliniu būdu sujungti įrenginius iki maksimalios 270 kW galios:

1) 3 modulių derinys, naudojant blokus nuo 25 kW iki 90 kW,

2) 4 modulių derinys, naudojant blokus nuo 25 kW iki 67 kW.
Pavieniai Rotenso RVF sistemų blokai, kurių galia svyruoja nuo 25 kW iki 90 kW.
KOMENTARAI
1. Aušinimo veikimo diapazonas: -5°C iki 55°C. Veikimo diapazonas kaitinant: -30°C iki 30°C.

2. Aušinimo sąlygos: patalpose 27°C(80.6°F)DB, 19°C(60°F)WB, lauke 35°C(95°F)DB.

3. Šildymo sąlygos: patalpose 20°C(68°F)DB, 15°C(44,6°F)WB, lauke 7°C(42,8°F)DB.

4. Garsumas: matuojamas 1 m atstumu nuo įrenginio 1,5 m aukštyje (bandymo sąlygos). Priklausomai nuo aplinkos sąlygų, šios vertės gali šiek tiek skirtis.

5. Dėl nuolatinio prietaisų tobulinimo aukščiau pateiktos specifikacijos gali būti keičiamos be išankstinio įspėjimo.

RVF V5 18 ZS

MODELIS
TIPAS
Pagrindiniai moduliai
MODELIS / KOMPLEKTAS PAVADINIMAS
RVF-500V5OMM
HP GALIA
18
MAKSIMALUS VIDAUS ĮRENGINIŲ SKAIČIUS (vnt.)
29
VĖSINIMAS
VĖSINIMAS / VEIKSMAI (kW)
50
VĖŠINIMO / ENERGIJOS SĄNAUDOJIMAS (kW)
12.22 val
COOLING / EER (W/W)
4.09
COOLING / SEER (W/W)
6.80
ŠILDYMAS
ŠILDYMAS / NAGRINĖJIMAS (kW)
56.0
ŠILDYMO / ENERGIJOS VARTOJIMAS (kW)
11.89
ŠILDYMAS / COP (W/W)
4.71
ŠILDYMAS / SCOP (W/W)
4.09
GRĄŽIAMOJO ŠILUMOS SIURBLIO TIPAS
Oras-oras
KOMPRESORIUS
KOMPRESORIUS / TIPAS
Hermetiškas EVI slinkties tipas
KOMPRESORIUS/KIEKIS
1
VENTILIATORIUS
VENTILIATORIUS / TIPAS
BLDC inverterio variklis
VENTILIATORIUS / KIEKIS
2
VENTILIATORIUS / SLĖGIS (Pa)
110
ALŠALANTIS
ALŠALANTIS / TIPAS
R410a
ALŠALŠTASIS / VOŽTUVO TIPAS
Elektroninis EXV
ALŠALANTIS / KIEKIS (kg)
15
ALŠALANTIS / KIEKIS (TCO2eq)
31.31 val
GARSO SLĖGIO LYGIS
62
MATMENYS, SVORIS
GRINTO MATMENYS / P × A × G (mm)
1340×1740×840
BRUTO MATMENYS / P × A × G (mm)
1410×1900×910
Tvirtinimo tarpas / P × D (mm)
1070 × 774
NETO SVORIS / BRUTO SVORIS
285 / 303
VAMZDŽIŲ JUNGIMAS
SKYSČIS / DUJOS / mm (colis)
Φ15,9 (5/8″) / Φ28,6 (1 1/8″)
ELEKTROS INSTALIACIJA
PQE RYŠIO KABELIAI / pav. × mm²
2 × 0,75–1,0 (ekranuotas)
MAITINIMO KABELIAI / kiekis × mm²
Pagal elektros instaliacijos projektą
SAUGUMAS (A)
Pagal elektros instaliacijos projektą
MAITINIMO / V-Hz, Ø
380-420 ~ 50, 3f
DARBO LAUKE APIMTIS
VĖSINIMAS / ŠILDYMAS (⁰C)
-5-55 / -30-30

SUJUNGIAMI AGREGATAI
RVF modulinius blokus galima derinti bet kokiu deriniu. Priklausomai nuo įrenginių pasirinkimo ir atskirų montavimo sekcijų ilgio, aušinimo vamzdžių skersmenys gali skirtis nuo numatytųjų. Atskirų instaliacijos sekcijų skersmenys atlikti pagal parengtą atrankos aktą įvedus projektinius instaliacijos ilgius ir pagal

serviso vadovą.
Galima moduliniu būdu sujungti įrenginius iki maksimalios 270 kW galios:

1) 3 modulių derinys, naudojant blokus nuo 25 kW iki 90 kW,

2) 4 modulių derinys, naudojant blokus nuo 25 kW iki 67 kW.
Pavieniai Rotenso RVF sistemų blokai, kurių galia svyruoja nuo 25 kW iki 90 kW.
KOMENTARAI
1. Aušinimo veikimo diapazonas: -5°C iki 55°C. Veikimo diapazonas kaitinant: -30°C iki 30°C.

2. Aušinimo sąlygos: patalpose 27°C(80.6°F)DB, 19°C(60°F)WB, lauke 35°C(95°F)DB.

3. Šildymo sąlygos: patalpose 20°C(68°F)DB, 15°C(44,6°F)WB, lauke 7°C(42,8°F)DB.

4. Garsumas: matuojamas 1 m atstumu nuo įrenginio 1,5 m aukštyje (bandymo sąlygos). Priklausomai nuo aplinkos sąlygų, šios vertės gali šiek tiek skirtis.

5. Dėl nuolatinio prietaisų tobulinimo aukščiau pateiktos specifikacijos gali būti keičiamos be išankstinio įspėjimo.

RVF V5 20 ZS

MODELIS
TIPAS
Pagrindiniai moduliai
MODELIS / KOMPLEKTAS PAVADINIMAS
RVF-560V5OMM
HP GALIA
20
MAKSIMALUS VIDAUS ĮRENGINIŲ SKAIČIUS (vnt.)
33
VĖSINIMAS
VĖSINIMAS / VEIKSMAI (kW)
56
VĖŠINIMO / ENERGIJOS SĄNAUDOJIMAS (kW)
14.66
COOLING / EER (W/W)
3.82
COOLING / SEER (W/W)
7.12
ŠILDYMAS
ŠILDYMAS / NAGRINĖJIMAS (kW)
63,0
ŠILDYMO / ENERGIJOS VARTOJIMAS (kW)
14,16
ŠILDYMAS / COP (W/W)
4.45
ŠILDYMAS / SCOP (W/W)
4.09
GRĄŽIAMOJO ŠILUMOS SIURBLIO TIPAS
Oras-oras
KOMPRESORIUS
KOMPRESORIUS / TIPAS
Hermetiškas EVI slinkties tipas
KOMPRESORIUS/KIEKIS
1
VENTILIATORIUS
VENTILIATORIUS / TIPAS
BLDC inverterio variklis
VENTILIATORIUS / KIEKIS
2
VENTILIATORIUS / SLĖGIS (Pa)
110
ALŠALANTIS
ALŠALANTIS / TIPAS
R410a
ALŠALŠTASIS / VOŽTUVO TIPAS
Elektroninis EXV
ALŠALANTIS / KIEKIS (kg)
16
ALŠALANTIS / KIEKIS (TCO2eq)
33.39
GARSO SLĖGIO LYGIS
63
MATMENYS, SVORIS
GRINTO MATMENYS / P × A × G (mm)
1340×1740×840
BRUTO MATMENYS / P × A × G (mm)
1410×1900×910
Tvirtinimo tarpas / P × D (mm)
1070 × 774
NETO SVORIS / BRUTO SVORIS
290/308
VAMZDŽIŲ JUNGIMAS
SKYSČIS / DUJOS / mm (colis)
Φ15,9 (5/8″) / Φ28,6 (1 1/8″)
ELEKTROS INSTALIACIJA
PQE RYŠIO KABELIAI / pav. × mm²
2 × 0,75–1,0 (ekranuotas)
MAITINIMO KABELIAI / kiekis × mm²
Pagal elektros instaliacijos projektą
SAUGUMAS (A)
Pagal elektros instaliacijos projektą
MAITINIMO / V-Hz, Ø
380-420 ~ 50, 3f
DARBO LAUKE APIMTIS
VĖSINIMAS / ŠILDYMAS (⁰C)
-5-55 / -30-30

SUJUNGIAMI AGREGATAI
RVF modulinius blokus galima derinti bet kokiu deriniu. Priklausomai nuo įrenginių pasirinkimo ir atskirų montavimo sekcijų ilgio, aušinimo vamzdžių skersmenys gali skirtis nuo numatytųjų. Atskirų instaliacijos sekcijų skersmenys atlikti pagal parengtą atrankos aktą įvedus projektinius instaliacijos ilgius ir pagal

serviso vadovą.
Galima moduliniu būdu sujungti įrenginius iki maksimalios 270 kW galios:

1) 3 modulių derinys, naudojant blokus nuo 25 kW iki 90 kW,

2) 4 modulių derinys, naudojant blokus nuo 25 kW iki 67 kW.
Pavieniai Rotenso RVF sistemų blokai, kurių galia svyruoja nuo 25 kW iki 90 kW.
KOMENTARAI
1. Aušinimo veikimo diapazonas: -5°C iki 55°C. Veikimo diapazonas kaitinant: -30°C iki 30°C.

2. Aušinimo sąlygos: patalpose 27°C(80.6°F)DB, 19°C(60°F)WB, lauke 35°C(95°F)DB.

3. Šildymo sąlygos: patalpose 20°C(68°F)DB, 15°C(44,6°F)WB, lauke 7°C(42,8°F)DB.

4. Garsumas: matuojamas 1 m atstumu nuo įrenginio 1,5 m aukštyje (bandymo sąlygos). Priklausomai nuo aplinkos sąlygų, šios vertės gali šiek tiek skirtis.

5. Dėl nuolatinio prietaisų tobulinimo aukščiau pateiktos specifikacijos gali būti keičiamos be išankstinio įspėjimo.

RVF V5 22 ZS

MODELIS
TIPAS
Pagrindiniai moduliai
MODELIS / KOMPLEKTAS PAVADINIMAS
RVF-615V5OMM
HP GALIA
22
MAKSIMALUS VIDAUS ĮRENGINIŲ SKAIČIUS (vnt.)
36
VĖSINIMAS
VĖSINIMAS / VEIKSMAI (kW)
61.5
VĖŠINIMO / ENERGIJOS SĄNAUDOJIMAS (kW)
16.62
COOLING / EER (W/W)
3.70
COOLING / SEER (W/W)
7.07
ŠILDYMAS
ŠILDYMAS / NAGRINĖJIMAS (kW)
69,0
ŠILDYMO / ENERGIJOS VARTOJIMAS (kW)
16.8
ŠILDYMAS / COP (W/W)
4.11
ŠILDYMAS / SCOP (W/W)
4.10
GRĄŽIAMOJO ŠILUMOS SIURBLIO TIPAS
Oras-oras
KOMPRESORIUS
KOMPRESORIUS / TIPAS
Hermetiškas EVI slinkties tipas
KOMPRESORIUS/KIEKIS
1
VENTILIATORIUS
VENTILIATORIUS / TIPAS
BLDC inverterio variklis
VENTILIATORIUS / KIEKIS
2
VENTILIATORIUS / SLĖGIS (Pa)
110
ALŠALANTIS
ALŠALANTIS / TIPAS
R410a
ALŠALŠTASIS / VOŽTUVO TIPAS
Elektroninis EXV
ALŠALANTIS / KIEKIS (kg)
16
ALŠALANTIS / KIEKIS (TCO2eq)
33.39
GARSO SLĖGIO LYGIS
63
MATMENYS, SVORIS
GRINTO MATMENYS / P × A × G (mm)
1340×1740×840
BRUTO MATMENYS / P × A × G (mm)
1410×1900×910
Tvirtinimo tarpas / P × D (mm)
1070 × 774
NETO SVORIS / BRUTO SVORIS
297 / 315
VAMZDŽIŲ JUNGIMAS
SKYSČIS / DUJOS / mm (colis)
Φ15,9 (5/8″) / Φ28,6 (1 1/8″)
ELEKTROS INSTALIACIJA
PQE RYŠIO KABELIAI / pav. × mm²
2 × 0,75–1,0 (ekranuotas)
MAITINIMO KABELIAI / kiekis × mm²
Pagal elektros instaliacijos projektą
SAUGUMAS (A)
Pagal elektros instaliacijos projektą
MAITINIMO / V-Hz, Ø
380-420 ~ 50, 3f
DARBO LAUKE APIMTIS
VĖSINIMAS / ŠILDYMAS (⁰C)
-5-55 / -30-30

SUJUNGIAMI AGREGATAI
RVF modulinius blokus galima derinti bet kokiu deriniu. Priklausomai nuo įrenginių pasirinkimo ir atskirų montavimo sekcijų ilgio, aušinimo vamzdžių skersmenys gali skirtis nuo numatytųjų. Atskirų instaliacijos sekcijų skersmenys atlikti pagal parengtą atrankos aktą įvedus projektinius instaliacijos ilgius ir pagal

serviso vadovą.
Galima moduliniu būdu sujungti įrenginius iki maksimalios 270 kW galios:

1) 3 modulių derinys, naudojant blokus nuo 25 kW iki 90 kW,

2) 4 modulių derinys, naudojant blokus nuo 25 kW iki 67 kW.
Pavieniai Rotenso RVF sistemų blokai, kurių galia svyruoja nuo 25 kW iki 90 kW.
KOMENTARAI
1. Aušinimo veikimo diapazonas: -5°C iki 55°C. Veikimo diapazonas kaitinant: -30°C iki 30°C.

2. Aušinimo sąlygos: patalpose 27°C(80.6°F)DB, 19°C(60°F)WB, lauke 35°C(95°F)DB.

3. Šildymo sąlygos: patalpose 20°C(68°F)DB, 15°C(44,6°F)WB, lauke 7°C(42,8°F)DB.

4. Garsumas: matuojamas 1 m atstumu nuo įrenginio 1,5 m aukštyje (bandymo sąlygos). Priklausomai nuo aplinkos sąlygų, šios vertės gali šiek tiek skirtis.

5. Dėl nuolatinio prietaisų tobulinimo aukščiau pateiktos specifikacijos gali būti keičiamos be išankstinio įspėjimo.

RVF V5 24 ZS

MODELIS
TIPAS
Pagrindiniai moduliai
MODELIS / KOMPLEKTAS PAVADINIMAS
RVF-670V5OMM
HP GALIA
24
MAKSIMALUS VIDAUS ĮRENGINIŲ SKAIČIUS (vnt.)
39
VĖSINIMAS
VĖSINIMAS / VEIKSMAI (kW)
67
VĖŠINIMO / ENERGIJOS SĄNAUDOJIMAS (kW)
16.71
COOLING / EER (W/W)
4.01
COOLING / SEER (W/W)
6.70
ŠILDYMAS
ŠILDYMAS / NAGRINĖJIMAS (kW)
75,0
ŠILDYMO / ENERGIJOS VARTOJIMAS (kW)
14.72
ŠILDYMAS / COP (W/W)
5.10
ŠILDYMAS / SCOP (W/W)
4.00 val
GRĄŽIAMOJO ŠILUMOS SIURBLIO TIPAS
Oras-oras
KOMPRESORIUS
KOMPRESORIUS / TIPAS
Hermetiškas EVI slinkties tipas
KOMPRESORIUS/KIEKIS
2
VENTILIATORIUS
VENTILIATORIUS / TIPAS
BLDC inverterio variklis
VENTILIATORIUS / KIEKIS
2
VENTILIATORIUS / SLĖGIS (Pa)
110
ALŠALANTIS
ALŠALANTIS / TIPAS
R410a
ALŠALŠTASIS / VOŽTUVO TIPAS
Elektroninis EXV
ALŠALANTIS / KIEKIS (kg)
16
ALŠALANTIS / KIEKIS (TCO2eq)
33.39
GARSO SLĖGIO LYGIS
62
MATMENYS, SVORIS
GRINTO MATMENYS / P × A × G (mm)
1990×1740×840
BRUTO MATMENYS / P × A × G (mm)
2060 × 1900 × 910
Tvirtinimo tarpas / P × D (mm)
1720 × 774
NETO SVORIS / BRUTO SVORIS
388 / 406
VAMZDŽIŲ JUNGIMAS
SKYSČIS / DUJOS / mm (colis)
Φ15,9 (5/8″) / Φ28,6 (1 1/8″)
ELEKTROS INSTALIACIJA
PQE RYŠIO KABELIAI / pav. × mm²
2 × 0,75–1,0 (ekranuotas)
MAITINIMO KABELIAI / kiekis × mm²
Pagal elektros instaliacijos projektą
SAUGUMAS (A)
Pagal elektros instaliacijos projektą
MAITINIMO / V-Hz, Ø
380-420 ~ 50, 3f
DARBO LAUKE APIMTIS
VĖSINIMAS / ŠILDYMAS (⁰C)
-5-55 / -30-30

SUJUNGIAMI AGREGATAI
RVF modulinius blokus galima derinti bet kokiu deriniu. Priklausomai nuo įrenginių pasirinkimo ir atskirų montavimo sekcijų ilgio, aušinimo vamzdžių skersmenys gali skirtis nuo numatytųjų. Atskirų instaliacijos sekcijų skersmenys atlikti pagal parengtą atrankos aktą įvedus projektinius instaliacijos ilgius ir pagal

serviso vadovą.
Galima moduliniu būdu sujungti įrenginius iki maksimalios 270 kW galios:

1) 3 modulių derinys, naudojant blokus nuo 25 kW iki 90 kW,

2) 4 modulių derinys, naudojant blokus nuo 25 kW iki 67 kW.
Pavieniai Rotenso RVF sistemų blokai, kurių galia svyruoja nuo 25 kW iki 90 kW.
KOMENTARAI
1. Aušinimo veikimo diapazonas: -5°C iki 55°C. Veikimo diapazonas kaitinant: -30°C iki 30°C.

2. Aušinimo sąlygos: patalpose 27°C(80.6°F)DB, 19°C(60°F)WB, lauke 35°C(95°F)DB.

3. Šildymo sąlygos: patalpose 20°C(68°F)DB, 15°C(44,6°F)WB, lauke 7°C(42,8°F)DB.

4. Garsumas: matuojamas 1 m atstumu nuo įrenginio 1,5 m aukštyje (bandymo sąlygos). Priklausomai nuo aplinkos sąlygų, šios vertės gali šiek tiek skirtis.

5. Dėl nuolatinio prietaisų tobulinimo aukščiau pateiktos specifikacijos gali būti keičiamos be išankstinio įspėjimo.

RVF V5 26 ZS

MODELIS
TIPAS
Pagrindiniai moduliai
MODELIS / KOMPLEKTAS PAVADINIMAS
RVF-730V5OMM
HP GALIA
26
MAKSIMALUS VIDAUS ĮRENGINIŲ SKAIČIUS (vnt.)
43
VĖSINIMAS
VĖSINIMAS / VEIKSMAI (kW)
73
VĖŠINIMO / ENERGIJOS SĄNAUDOJIMAS (kW)
18,18
COOLING / EER (W/W)
4.02
COOLING / SEER (W/W)
6.50
ŠILDYMAS
ŠILDYMAS / NAGRINĖJIMAS (kW)
81.5
ŠILDYMO / ENERGIJOS VARTOJIMAS (kW)
16.78
ŠILDYMAS / COP (W/W)
4.86
ŠILDYMAS / SCOP (W/W)
3.90
GRĄŽIAMOJO ŠILUMOS SIURBLIO TIPAS
Oras-oras
KOMPRESORIUS
KOMPRESORIUS / TIPAS
Hermetiškas EVI slinkties tipas
KOMPRESORIUS/KIEKIS
2
VENTILIATORIUS
VENTILIATORIUS / TIPAS
BLDC inverterio variklis
VENTILIATORIUS / KIEKIS
2
VENTILIATORIUS / SLĖGIS (Pa)
110
ALŠALANTIS
ALŠALANTIS / TIPAS
R410a
ALŠALŠTASIS / VOŽTUVO TIPAS
Elektroninis EXV
ALŠALANTIS / KIEKIS (kg)
20
ALŠALANTIS / KIEKIS (TCO2eq)
41.74
GARSO SLĖGIO LYGIS
63
MATMENYS, SVORIS
GRINTO MATMENYS / P × A × G (mm)
1990×1740×840
BRUTO MATMENYS / P × A × G (mm)
2060 × 1900 × 910
Tvirtinimo tarpas / P × D (mm)
1720 × 774
NETO SVORIS / BRUTO SVORIS
433 / 452
VAMZDŽIŲ JUNGIMAS
SKYSČIS / DUJOS / mm (colis)
Φ22.2 (7/8″) / Φ35 (1 3/8″)
ELEKTROS INSTALIACIJA
PQE RYŠIO KABELIAI / pav. × mm²
2 × 0,75–1,0 (ekranuotas)
MAITINIMO KABELIAI / kiekis × mm²
Pagal elektros instaliacijos projektą
SAUGUMAS (A)
Pagal elektros instaliacijos projektą
MAITINIMO / V-Hz, Ø
380-420 ~ 50, 3f
DARBO LAUKE APIMTIS
VĖSINIMAS / ŠILDYMAS (⁰C)
-5-55 / -30-30

SUJUNGIAMI AGREGATAI
RVF modulinius blokus galima derinti bet kokiu deriniu. Priklausomai nuo įrenginių pasirinkimo ir atskirų montavimo sekcijų ilgio, aušinimo vamzdžių skersmenys gali skirtis nuo numatytųjų. Atskirų instaliacijos sekcijų skersmenys atlikti pagal parengtą atrankos aktą įvedus projektinius instaliacijos ilgius ir pagal

serviso vadovą.
Galima moduliniu būdu sujungti įrenginius iki maksimalios 270 kW galios:

1) 3 modulių derinys, naudojant blokus nuo 25 kW iki 90 kW,

2) 4 modulių derinys, naudojant blokus nuo 25 kW iki 67 kW.
Pavieniai Rotenso RVF sistemų blokai, kurių galia svyruoja nuo 25 kW iki 90 kW.
KOMENTARAI
1. Aušinimo veikimo diapazonas: -5°C iki 55°C. Veikimo diapazonas kaitinant: -30°C iki 30°C.

2. Aušinimo sąlygos: patalpose 27°C(80.6°F)DB, 19°C(60°F)WB, lauke 35°C(95°F)DB.

3. Šildymo sąlygos: patalpose 20°C(68°F)DB, 15°C(44,6°F)WB, lauke 7°C(42,8°F)DB.

4. Garsumas: matuojamas 1 m atstumu nuo įrenginio 1,5 m aukštyje (bandymo sąlygos). Priklausomai nuo aplinkos sąlygų, šios vertės gali šiek tiek skirtis.

5. Dėl nuolatinio prietaisų tobulinimo aukščiau pateiktos specifikacijos gali būti keičiamos be išankstinio įspėjimo.

RVF V5 28 ZS

MODELIS
TIPAS
Pagrindiniai moduliai
MODELIS / KOMPLEKTAS PAVADINIMAS
RVF-785V5OMM
HP GALIA
28
MAKSIMALUS VIDAUS ĮRENGINIŲ SKAIČIUS (vnt.)
46
VĖSINIMAS
VĖSINIMAS / VEIKSMAI (kW)
78.5
VĖŠINIMO / ENERGIJOS SĄNAUDOJIMAS (kW)
20/03
COOLING / EER (W/W)
3.92
COOLING / SEER (W/W)
6.30
ŠILDYMAS
ŠILDYMAS / NAGRINĖJIMAS (kW)
87.5
ŠILDYMO / ENERGIJOS VARTOJIMAS (kW)
18.5
ŠILDYMAS / COP (W/W)
4.73
ŠILDYMAS / SCOP (W/W)
3.80
GRĄŽIAMOJO ŠILUMOS SIURBLIO TIPAS
Oras-oras
KOMPRESORIUS
KOMPRESORIUS / TIPAS
Hermetiškas EVI slinkties tipas
KOMPRESORIUS/KIEKIS
2
VENTILIATORIUS
VENTILIATORIUS / TIPAS
BLDC inverterio variklis
VENTILIATORIUS / KIEKIS
2
VENTILIATORIUS / SLĖGIS (Pa)
110
ALŠALANTIS
ALŠALANTIS / TIPAS
R410a
ALŠALŠTASIS / VOŽTUVO TIPAS
Elektroninis EXV
ALŠALANTIS / KIEKIS (kg)
20
ALŠALANTIS / KIEKIS (TCO2eq)
41.74
GARSO SLĖGIO LYGIS
63
MATMENYS, SVORIS
GRINTO MATMENYS / P × A × G (mm)
1990×1740×840
BRUTO MATMENYS / P × A × G (mm)
2060 × 1900 × 910
Tvirtinimo tarpas / P × D (mm)
1720 × 774
NETO SVORIS / BRUTO SVORIS
433 / 452
VAMZDŽIŲ JUNGIMAS
SKYSČIS / DUJOS / mm (colis)
Φ22.2 (7/8″) / Φ35 (1 3/8″)
ELEKTROS INSTALIACIJA
PQE RYŠIO KABELIAI / pav. × mm²
2 × 0,75–1,0 (ekranuotas)
MAITINIMO KABELIAI / kiekis × mm²
Pagal elektros instaliacijos projektą
SAUGUMAS (A)
Pagal elektros instaliacijos projektą
MAITINIMO / V-Hz, Ø
380-420 ~ 50, 3f
DARBO LAUKE APIMTIS
VĖSINIMAS / ŠILDYMAS (⁰C)
-5-55 / -30-30

SUJUNGIAMI AGREGATAI
RVF modulinius blokus galima derinti bet kokiu deriniu. Priklausomai nuo įrenginių pasirinkimo ir atskirų montavimo sekcijų ilgio, aušinimo vamzdžių skersmenys gali skirtis nuo numatytųjų. Atskirų instaliacijos sekcijų skersmenys atlikti pagal parengtą atrankos aktą įvedus projektinius instaliacijos ilgius ir pagal

serviso vadovą.
Galima moduliniu būdu sujungti įrenginius iki maksimalios 270 kW galios:

1) 3 modulių derinys, naudojant blokus nuo 25 kW iki 90 kW,

2) 4 modulių derinys, naudojant blokus nuo 25 kW iki 67 kW.
Pavieniai Rotenso RVF sistemų blokai, kurių galia svyruoja nuo 25 kW iki 90 kW.
KOMENTARAI
1. Aušinimo veikimo diapazonas: -5°C iki 55°C. Veikimo diapazonas kaitinant: -30°C iki 30°C.

2. Aušinimo sąlygos: patalpose 27°C(80.6°F)DB, 19°C(60°F)WB, lauke 35°C(95°F)DB.

3. Šildymo sąlygos: patalpose 20°C(68°F)DB, 15°C(44,6°F)WB, lauke 7°C(42,8°F)DB.

4. Garsumas: matuojamas 1 m atstumu nuo įrenginio 1,5 m aukštyje (bandymo sąlygos). Priklausomai nuo aplinkos sąlygų, šios vertės gali šiek tiek skirtis.

5. Dėl nuolatinio prietaisų tobulinimo aukščiau pateiktos specifikacijos gali būti keičiamos be išankstinio įspėjimo.

RVF V5 30 ZS

MODELIS
TIPAS
Pagrindiniai moduliai
MODELIS / KOMPLEKTAS PAVADINIMAS
RVF-850V5OMM
HP GALIA
trisdešimt
MAKSIMALUS VIDAUS ĮRENGINIŲ SKAIČIUS (vnt.)
50
VĖSINIMAS
VĖSINIMAS / VEIKSMAI (kW)
85
VĖŠINIMO / ENERGIJOS SĄNAUDOJIMAS (kW)
22.37 val
COOLING / EER (W/W)
3.80
COOLING / SEER (W/W)
6.20
ŠILDYMAS
ŠILDYMAS / NAGRINĖJIMAS (kW)
95,0
ŠILDYMO / ENERGIJOS VARTOJIMAS (kW)
21.35 val
ŠILDYMAS / COP (W/W)
4.45
ŠILDYMAS / SCOP (W/W)
3.80
GRĄŽIAMOJO ŠILUMOS SIURBLIO TIPAS
Oras-oras
KOMPRESORIUS
KOMPRESORIUS / TIPAS
Hermetiškas EVI slinkties tipas
KOMPRESORIUS/KIEKIS
2
VENTILIATORIUS
VENTILIATORIUS / TIPAS
BLDC inverterio variklis
VENTILIATORIUS / KIEKIS
2
VENTILIATORIUS / SLĖGIS (Pa)
110
ALŠALANTIS
ALŠALANTIS / TIPAS
R410a
ALŠALŠTASIS / VOŽTUVO TIPAS
Elektroninis EXV
ALŠALANTIS / KIEKIS (kg)
23
ALŠALANTIS / KIEKIS (TCO2eq)
48.00 val
GARSO SLĖGIO LYGIS
64
MATMENYS, SVORIS
GRINTO MATMENYS / P × A × G (mm)
1990×1740×840
BRUTO MATMENYS / P × A × G (mm)
2060 × 1900 × 910
Tvirtinimo tarpas / P × D (mm)
1720 × 774
NETO SVORIS / BRUTO SVORIS
480 / 498
VAMZDŽIŲ JUNGIMAS
SKYSČIS / DUJOS / mm (colis)
Φ22.2 (7/8″) / Φ35 (1 3/8″)
ELEKTROS INSTALIACIJA
PQE RYŠIO KABELIAI / pav. × mm²
2 × 0,75–1,0 (ekranuotas)
MAITINIMO KABELIAI / kiekis × mm²
Pagal elektros instaliacijos projektą
SAUGUMAS (A)
Pagal elektros instaliacijos projektą
MAITINIMO / V-Hz, Ø
380-420 ~ 50, 3f
DARBO LAUKE APIMTIS
VĖSINIMAS / ŠILDYMAS (⁰C)
-5-55 / -30-30

SUJUNGIAMI AGREGATAI
RVF modulinius blokus galima derinti bet kokiu deriniu. Priklausomai nuo įrenginių pasirinkimo ir atskirų montavimo sekcijų ilgio, aušinimo vamzdžių skersmenys gali skirtis nuo numatytųjų. Atskirų instaliacijos sekcijų skersmenys atlikti pagal parengtą atrankos aktą įvedus projektinius instaliacijos ilgius ir pagal

serviso vadovą.
Galima moduliniu būdu sujungti įrenginius iki maksimalios 270 kW galios:

1) 3 modulių derinys, naudojant blokus nuo 25 kW iki 90 kW,

2) 4 modulių derinys, naudojant blokus nuo 25 kW iki 67 kW.
Pavieniai Rotenso RVF sistemų blokai, kurių galia svyruoja nuo 25 kW iki 90 kW.
KOMENTARAI
1. Aušinimo veikimo diapazonas: -5°C iki 55°C. Veikimo diapazonas kaitinant: -30°C iki 30°C.

2. Aušinimo sąlygos: patalpose 27°C(80.6°F)DB, 19°C(60°F)WB, lauke 35°C(95°F)DB.

3. Šildymo sąlygos: patalpose 20°C(68°F)DB, 15°C(44,6°F)WB, lauke 7°C(42,8°F)DB.

4. Garsumas: matuojamas 1 m atstumu nuo įrenginio 1,5 m aukštyje (bandymo sąlygos). Priklausomai nuo aplinkos sąlygų, šios vertės gali šiek tiek skirtis.

5. Dėl nuolatinio prietaisų tobulinimo aukščiau pateiktos specifikacijos gali būti keičiamos be išankstinio įspėjimo.

RVF V5 32 ZS

MODELIS
TIPAS
Pagrindiniai moduliai
MODELIS / KOMPLEKTAS PAVADINIMAS
RVF-900V5OMM
HP GALIA
32
MAKSIMALUS VIDAUS ĮRENGINIŲ SKAIČIUS (vnt.)
53
VĖSINIMAS
VĖSINIMAS / VEIKSMAI (kW)
90
VĖŠINIMO / ENERGIJOS SĄNAUDOJIMAS (kW)
24.79
COOLING / EER (W/W)
3.63
COOLING / SEER (W/W)
6.15
ŠILDYMAS
ŠILDYMAS / NAGRINĖJIMAS (kW)
100,0
ŠILDYMO / ENERGIJOS VARTOJIMAS (kW)
24.33 val
ŠILDYMAS / COP (W/W)
4.11
ŠILDYMAS / SCOP (W/W)
3.70
GRĄŽIAMOJO ŠILUMOS SIURBLIO TIPAS
Oras-oras
KOMPRESORIUS
KOMPRESORIUS / TIPAS
Hermetiškas EVI slinkties tipas
KOMPRESORIUS/KIEKIS
2
VENTILIATORIUS
VENTILIATORIUS / TIPAS
BLDC inverterio variklis
VENTILIATORIUS / KIEKIS
2
VENTILIATORIUS / SLĖGIS (Pa)
110
ALŠALANTIS
ALŠALANTIS / TIPAS
R410a
ALŠALŠTASIS / VOŽTUVO TIPAS
Elektroninis EXV
ALŠALANTIS / KIEKIS (kg)
23
ALŠALANTIS / KIEKIS (TCO2eq)
48.00 val
GARSO SLĖGIO LYGIS
64
MATMENYS, SVORIS
GRINTO MATMENYS / P × A × G (mm)
1990×1740×840
BRUTO MATMENYS / P × A × G (mm)
2060 × 1900 × 910
Tvirtinimo tarpas / P × D (mm)
1720 × 774
NETO SVORIS / BRUTO SVORIS
480 / 498
VAMZDŽIŲ JUNGIMAS
SKYSČIS / DUJOS / mm (colis)
Φ22.2 (7/8″) / Φ35 (1 3/8″)
ELEKTROS INSTALIACIJA
PQE RYŠIO KABELIAI / pav. × mm²
2 × 0,75–1,0 (ekranuotas)
MAITINIMO KABELIAI / kiekis × mm²
Pagal elektros instaliacijos projektą
SAUGUMAS (A)
Pagal elektros instaliacijos projektą
MAITINIMO / V-Hz, Ø
380-420 ~ 50, 3f
DARBO LAUKE APIMTIS
VĖSINIMAS / ŠILDYMAS (⁰C)
-5-55 / -30-30

SUJUNGIAMI AGREGATAI
RVF modulinius blokus galima derinti bet kokiu deriniu. Priklausomai nuo įrenginių pasirinkimo ir atskirų montavimo sekcijų ilgio, aušinimo vamzdžių skersmenys gali skirtis nuo numatytųjų. Atskirų instaliacijos sekcijų skersmenys atlikti pagal parengtą atrankos aktą įvedus projektinius instaliacijos ilgius ir pagal

serviso vadovą.
Galima moduliniu būdu sujungti įrenginius iki maksimalios 270 kW galios:

1) 3 modulių derinys, naudojant blokus nuo 25 kW iki 90 kW,

2) 4 modulių derinys, naudojant blokus nuo 25 kW iki 67 kW.
Pavieniai Rotenso RVF sistemų blokai, kurių galia svyruoja nuo 25 kW iki 90 kW.
KOMENTARAI
1. Aušinimo veikimo diapazonas: -5°C iki 55°C. Veikimo diapazonas kaitinant: -30°C iki 30°C.

2. Aušinimo sąlygos: patalpose 27°C(80.6°F)DB, 19°C(60°F)WB, lauke 35°C(95°F)DB.

3. Šildymo sąlygos: patalpose 20°C(68°F)DB, 15°C(44,6°F)WB, lauke 7°C(42,8°F)DB.

4. Garsumas: matuojamas 1 m atstumu nuo įrenginio 1,5 m aukštyje (bandymo sąlygos). Priklausomai nuo aplinkos sąlygų, šios vertės gali šiek tiek skirtis.

5. Dėl nuolatinio prietaisų tobulinimo aukščiau pateiktos specifikacijos gali būti keičiamos be išankstinio įspėjimo.

Customers reviews

There are no reviews yet.

Be the first to review “RVF V5”

Jūsu e-pasta adrese netiks publicēta. Obligātie lauki ir atzīmēti kā *

Menu

Produktų paieška

Back to Top
Product has been added to your cart
