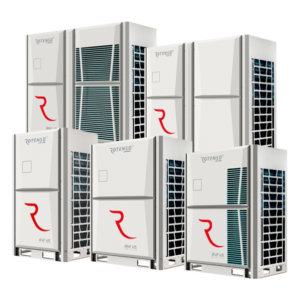

HR RVF

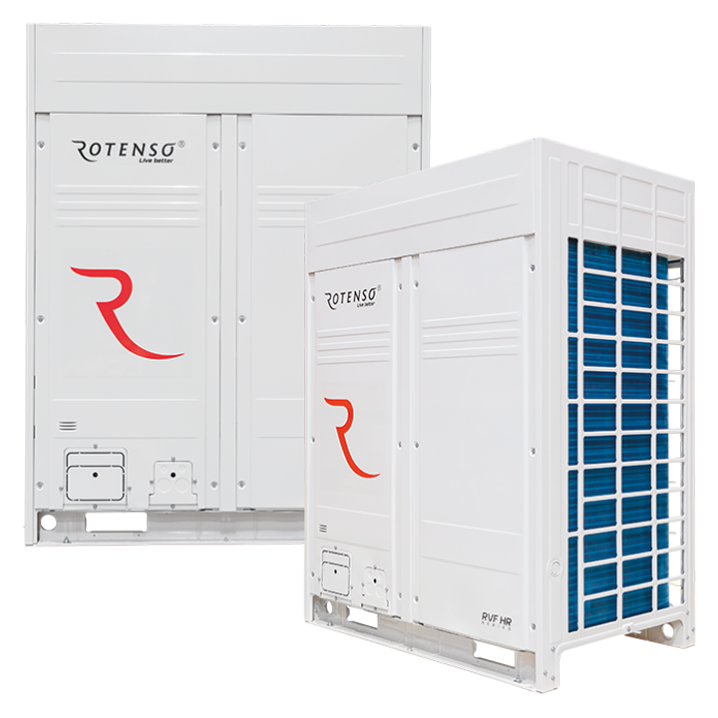

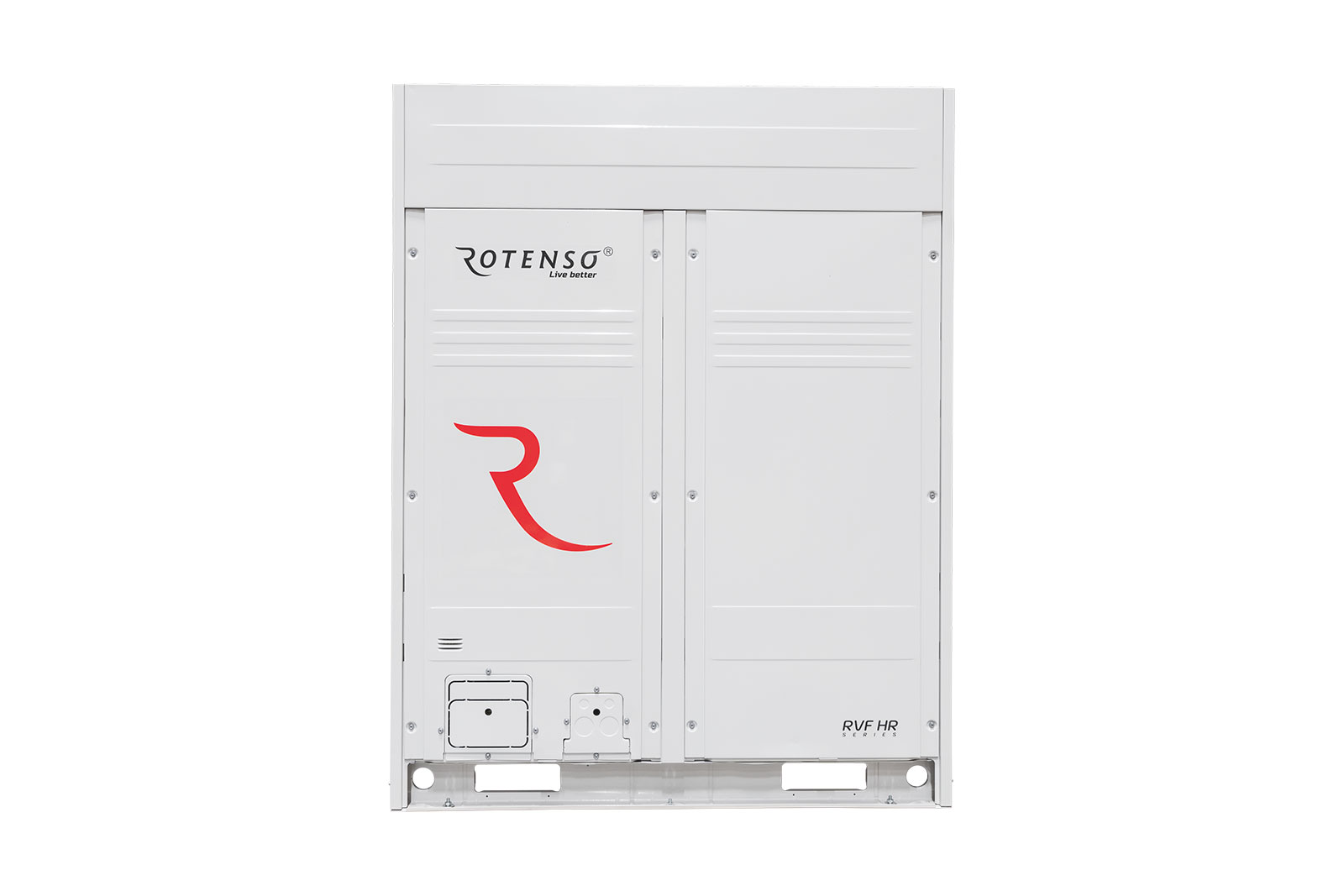

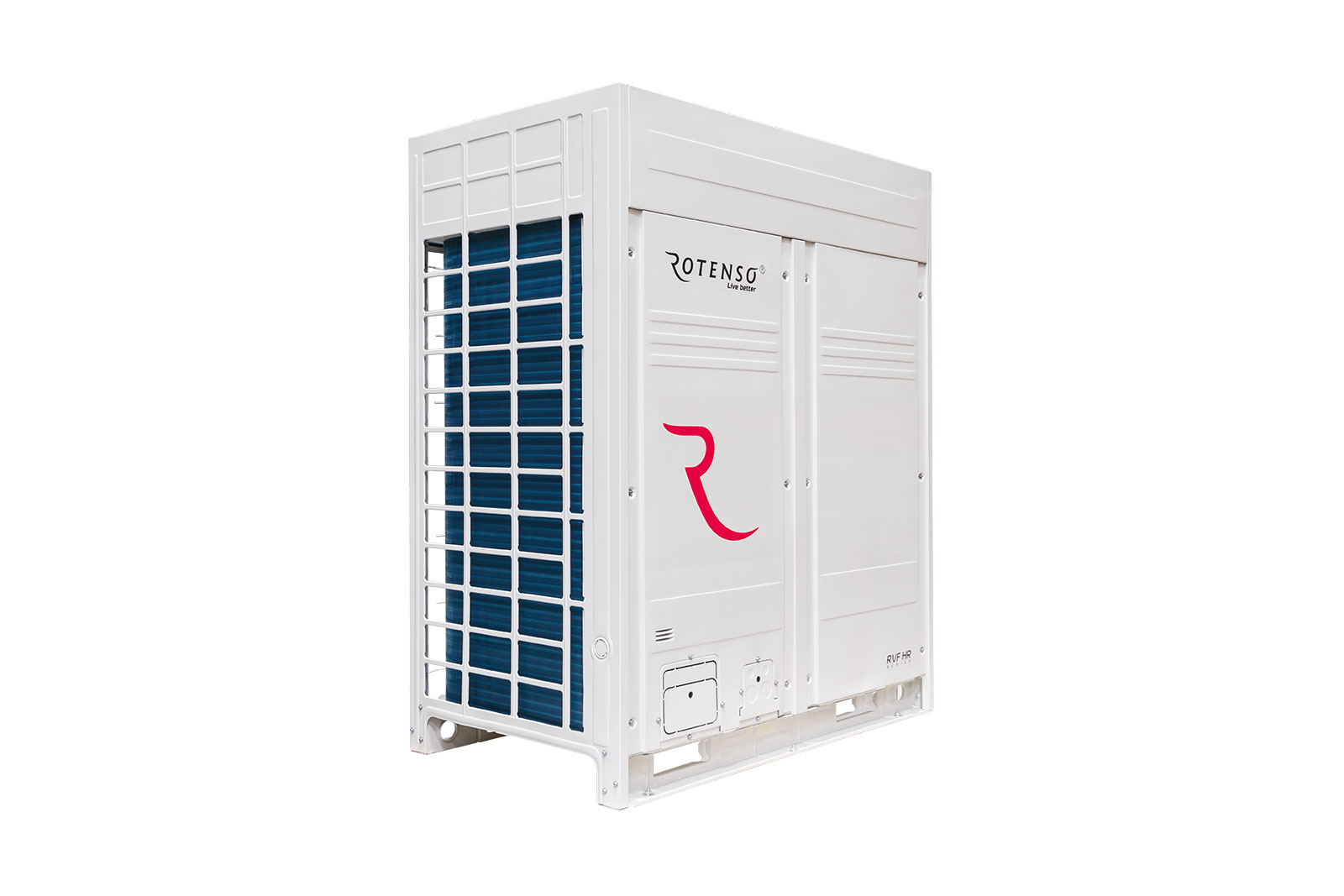

“HR RVF Rotenso®” – tai 3 vamzdžių oro kondicionavimo sistema su rekuperacija, kuri gali efektyviai atlikti vėsinimo ir šildymo funkcijas nepriklausomai kiekvienoje patalpoje tuo pačiu metu. Šie sprendimai pagrįsti efektyviais lauko įrenginiais su vertikaliu oro išleidimu, kurių išdėstymas, moduliniu būdu sujungiant kelis įrenginius, nereikalauja didelių atstumų, o tai svarbu esant ribotai erdvei.

Sistema leidžia prijungti iki 64 vidinių blokų su galimybe padidinti bendrą vidinių blokų galią, palyginti su lauko blokų galia, iki 130 %.

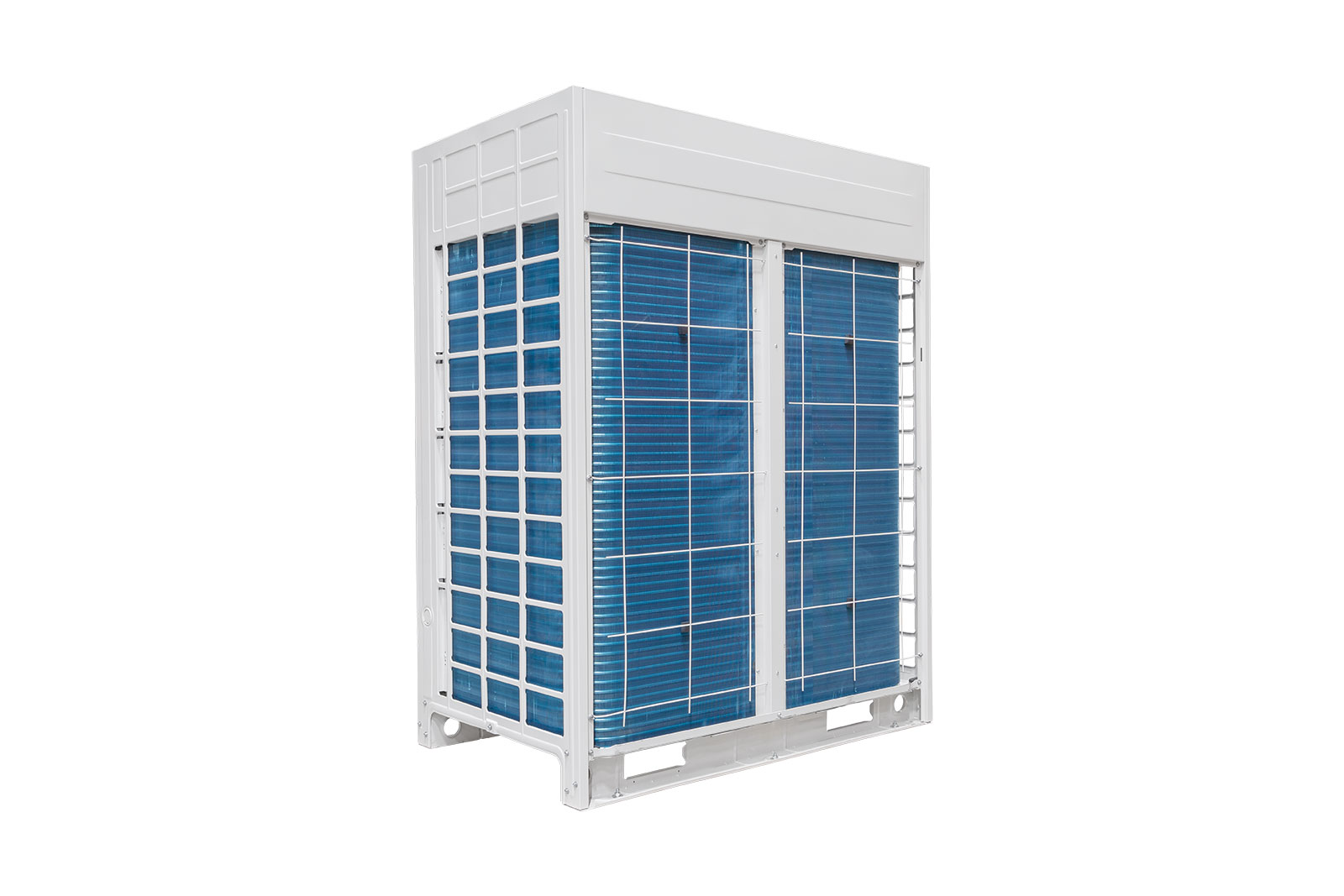

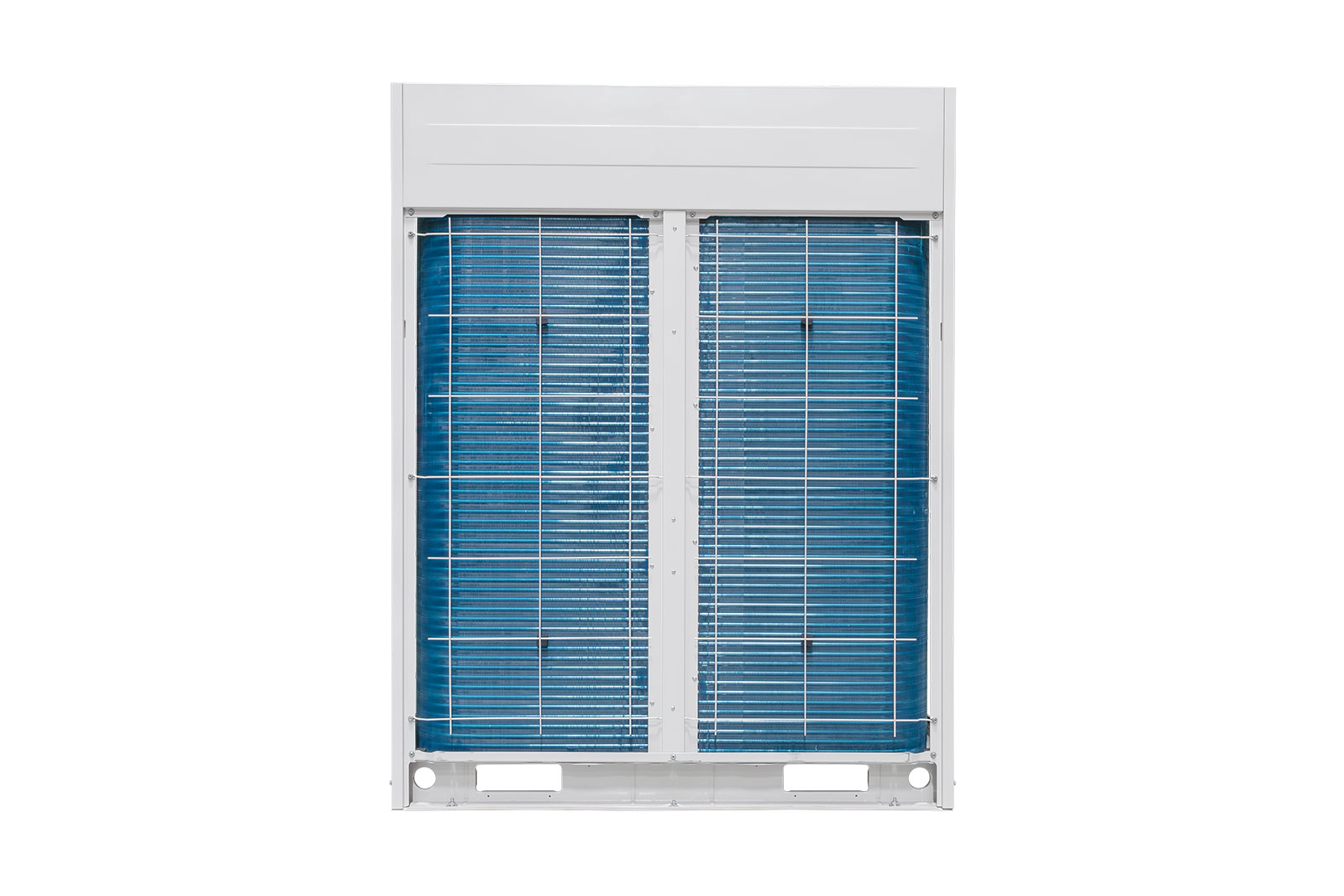

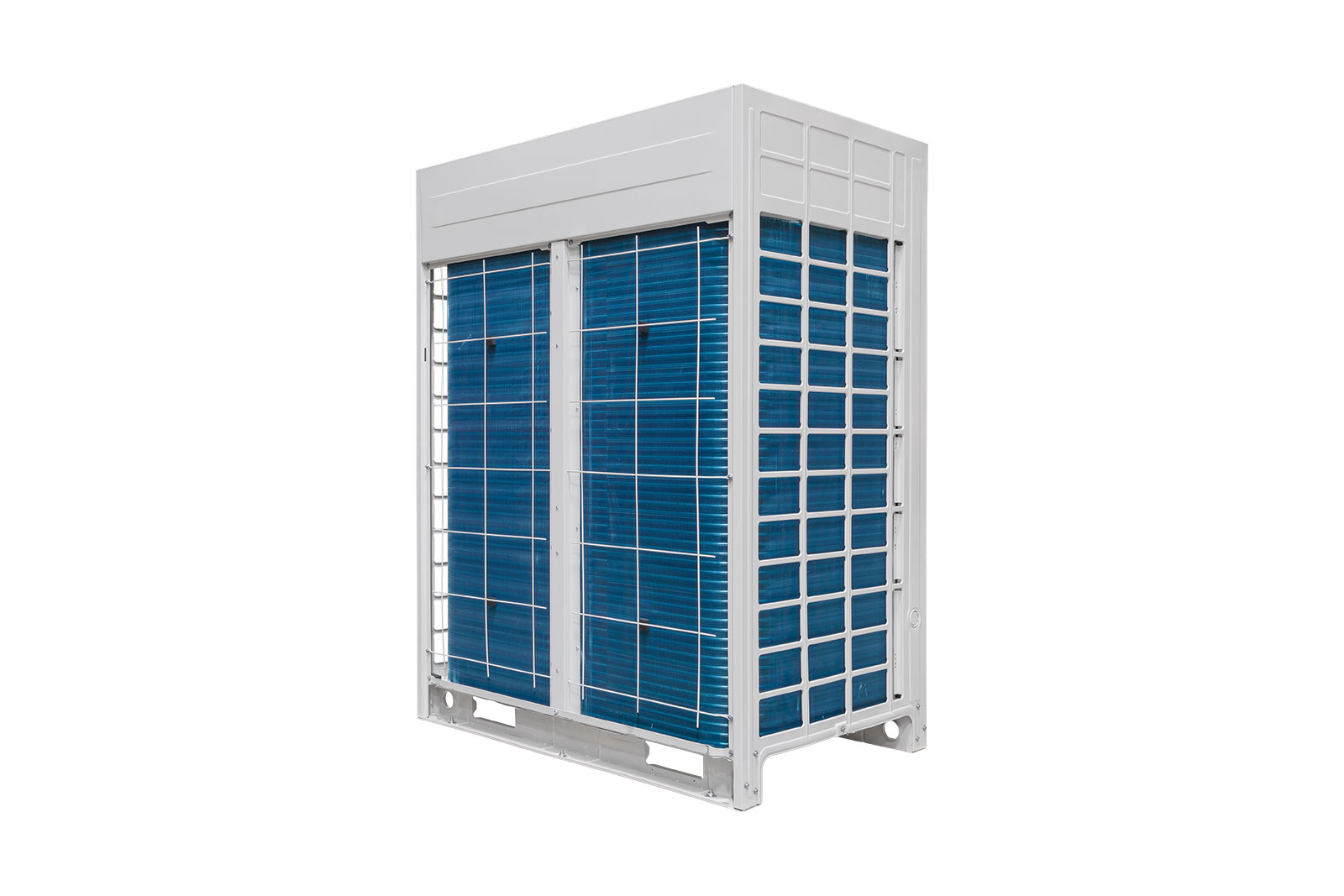

Sprendimai grindžiami vertikaliais oro išleidimo lauko blokais, kurių galia svyruoja nuo 25,2 iki 45 kW vienam blokui ir moduliniu būdu iki 180 kW bendros galios.

Lauko bloko šilumokaitis suskirstytas į sekcijas, todėl atitirpinimo režimas neturi įtakos efektyviam ir nepertraukiamam sistemos veikimui šildymo režimu,
net ir esant ekstremalioms oro sąlygoms.

5 metų garantija

HR RVF 8 ZS

MODELIS
MODELIS / KOMPLEKTAS PAVADINIMAS
RVF-252HRV1OMM
TIPAS
Pagrindiniai moduliai
HP GALIA
8
MAKSIMALUS VIDAUS ĮRENGINIŲ SKAIČIUS (vnt.)
14
VĖSINIMAS
VĖSINIMAS / VEIKSMAI (kW)
25.2
VĖŠINIMO / ENERGIJOS SĄNAUDOJIMAS (kW)
5.7
COOLING / EER (W/W)
4.42
ŠILDYMAS
ŠILDYMAS / NAGRINĖJIMAS (kW)
27.4
ŠILDYMO / ENERGIJOS VARTOJIMAS (kW)
5.88
ŠILDYMAS / COP (W/W)
4.66
ŠILUMOS SIURBLYS
GRĄŽIAMOJO ŠILUMOS SIURBLIO TIPAS
Oras-oras
KOMPRESORIUS
KOMPRESORIUS / TIPAS
Hermetiškas slinkties tipas
KOMPRESORIUS/KIEKIS
1
VENTILIATORIUS
VENTILIATORIUS / TIPAS
BLDC inverterio variklis
VENTILIATORIUS / KIEKIS
2
VENTILIATORIUS / SLĖGIS (Pa)
85
ALŠALANTIS
ALŠALANTIS / TIPAS
R410a
ALŠALŠTASIS / VOŽTUVO TIPAS
Elektroninis EXV
ALŠALANTIS / KIEKIS (kg)
12
ALŠALANTIS / KIEKIS (TCO2eq)
25/06
GARSO SLĖGIO LYGIS / dB(A)
57
MATMENYS, SVORIS
GRINTO MATMENYS / P × A × G (mm)
1260 × 1620 × 765
BRUTO MATMENYS / P × A × G (mm)
1315×1750×825
Tvirtinimo tarpas / P × D (mm)
998 × 703
NETO SVORIS / BRUTO SVORIS
270/279
VAMZDŽIŲ JUNGIMAS
SKYSČIS/mm (colis)
Φ12,7 (1/2 colio)
ŽEMO SLĖGIO DUJOS / mm (colis)
Φ22.2 (7/8 colių)
AUKŠTO SLĖGIO DUJOS / mm (colis)
Φ19,1 (3/4 colio)
AUKŠTO SLĖGIO BALANSAVIMO ŽARNA / mm (colis)
/
ALYVOS BALANSAVIMO VAMZDYS / mm (colis)
/
ELEKTROS INSTALIACIJA
PQE RYŠIO KABELIAI (kiekis × mm²)
2 × 0,75–1,0 (ekranuotas)
MAITINIMO KABELIAI (kv. × mm²)
Pagal elektros instaliacijos projektą
SAUGUMAS (A)
Pagal elektros instaliacijos projektą
MAITINIMO TAIKYMAS (V-Hz, Ø)
380-420 ~ 50, 3f
DARBO LAUKE APIMTIS
VĖSINIMAS / ŠILDYMAS (⁰C)
-5-50 / -20-25
MIŠRUS REŽIMAS (⁰C)
-5-25

SUJUNGIAMI AGREGATAI
RVF modulinius blokus galima derinti bet kokiu deriniu. Priklausomai nuo įrenginių pasirinkimo ir atskirų instaliacijos sekcijų ilgio, aušinimo vamzdžių skersmenys gali skirtis nuo numatytųjų. Atskirų įrengimo sekcijų skersmenys atlikti pagal parengtą atrankos aktą įvedus projektinius įrenginio ilgius.
KOMENTARAI
1. Aušinimo veikimo diapazonas: -5°C iki 50°C. Veikimo diapazonas kaitinant: -20°C iki 25°C.

2. Aušinimo sąlygos: patalpose 27°C(80.6°F)DB, 19°C(60°F)WB, lauke 35°C(95°F)DB.


3. Šildymo sąlygos: patalpose 20°C(68°F)DB, 15°C(44,6°F)WB, lauke 7°C(42,8°F)DB.


4. Garsumas: matuojamas 1 m atstumu nuo įrenginio 1,5 m aukštyje (bandymo sąlygos).
Priklausomai nuo aplinkos sąlygų, šios vertės gali šiek tiek skirtis.


5. Dėl nuolatinio prietaisų tobulinimo aukščiau pateiktos specifikacijos gali būti keičiamos be išankstinio įspėjimo.

HR RVF 10 ZS

MODELIS
MODELIS / KOMPLEKTAS PAVADINIMAS
RVF-280HRV1OMM
TIPAS
Pagrindiniai moduliai
HP GALIA
10
MAKSIMALUS VIDAUS ĮRENGINIŲ SKAIČIUS (vnt.)
16
VĖSINIMAS
VĖSINIMAS / VEIKSMAI (kW)
28
VĖŠINIMO / ENERGIJOS SĄNAUDOJIMAS (kW)
6.62
COOLING / EER (W/W)
4.23
ŠILDYMAS
ŠILDYMAS / NAGRINĖJIMAS (kW)
31.5
ŠILDYMO / ENERGIJOS VARTOJIMAS (kW)
7.19
ŠILDYMAS / COP (W/W)
4.38
ŠILUMOS SIURBLYS
GRĄŽIAMOJO ŠILUMOS SIURBLIO TIPAS
Oras-oras
KOMPRESORIUS
KOMPRESORIUS / TIPAS
Hermetiškas slinkties tipas
KOMPRESORIUS/KIEKIS
1
VENTILIATORIUS
VENTILIATORIUS / TIPAS
BLDC inverterio variklis
VENTILIATORIUS / KIEKIS
2
VENTILIATORIUS / SLĖGIS (Pa)
85
ALŠALANTIS
ALŠALANTIS / TIPAS
R410a
ALŠALŠTASIS / VOŽTUVO TIPAS
Elektroninis EXV
ALŠALANTIS / KIEKIS (kg)
12
ALŠALANTIS / KIEKIS (TCO2eq)
25/06
GARSO SLĖGIO LYGIS / dB(A)
57
MATMENYS, SVORIS
GRINTO MATMENYS / P × A × G (mm)
1260 × 1620 × 765
BRUTO MATMENYS / P × A × G (mm)
1315×1750×825
Tvirtinimo tarpas / P × D (mm)
998 × 703
NETO SVORIS / BRUTO SVORIS
270/279
VAMZDŽIŲ JUNGIMAS
SKYSČIS/mm (colis)
Φ12,7 (1/2 colio)
ŽEMO SLĖGIO DUJOS / mm (colis)
Φ25,4 (1″)
AUKŠTO SLĖGIO DUJOS / mm (colis)
Φ19,1 (3/4 colio)
AUKŠTO SLĖGIO BALANSAVIMO ŽARNA / mm (colis)
/
ALYVOS BALANSAVIMO VAMZDYS / mm (colis)
/
ELEKTROS INSTALIACIJA
PQE RYŠIO KABELIAI (kiekis × mm²)
2 × 0,75–1,0 (ekranuotas)
MAITINIMO KABELIAI (kv. × mm²)
Pagal elektros instaliacijos projektą
SAUGUMAS (A)
Pagal elektros instaliacijos projektą
MAITINIMO TAIKYMAS (V-Hz, Ø)
380-420 ~ 50, 3f
DARBO LAUKE APIMTIS
VĖSINIMAS / ŠILDYMAS (⁰C)
-5-50 / -20-25
MIŠRUS REŽIMAS (⁰C)
-5-25

SUJUNGIAMI AGREGATAI
RVF modulinius blokus galima derinti bet kokiu deriniu. Priklausomai nuo įrenginių pasirinkimo ir atskirų instaliacijos sekcijų ilgio, aušinimo vamzdžių skersmenys gali skirtis nuo numatytųjų. Atskirų įrengimo sekcijų skersmenys atlikti pagal parengtą atrankos aktą įvedus projektinius įrenginio ilgius.
KOMENTARAI
1. Aušinimo veikimo diapazonas: -5°C iki 50°C. Veikimo diapazonas kaitinant: -20°C iki 25°C.

2. Aušinimo sąlygos: patalpose 27°C(80.6°F)DB, 19°C(60°F)WB, lauke 35°C(95°F)DB.


3. Šildymo sąlygos: patalpose 20°C(68°F)DB, 15°C(44,6°F)WB, lauke 7°C(42,8°F)DB.


4. Garsumas: matuojamas 1 m atstumu nuo įrenginio 1,5 m aukštyje (bandymo sąlygos).
Priklausomai nuo aplinkos sąlygų, šios vertės gali šiek tiek skirtis.


5. Dėl nuolatinio prietaisų tobulinimo aukščiau pateiktos specifikacijos gali būti keičiamos be išankstinio įspėjimo.

HR RVF 12 ZS

MODELIS
MODELIS / KOMPLEKTAS PAVADINIMAS
RVF-335HRV1OMM
TIPAS
Pagrindiniai moduliai
HP GALIA
12
MAKSIMALUS VIDAUS ĮRENGINIŲ SKAIČIUS (vnt.)
19
VĖSINIMAS
VĖSINIMAS / VEIKSMAI (kW)
33.5
VĖŠINIMO / ENERGIJOS SĄNAUDOJIMAS (kW)
8.03
COOLING / EER (W/W)
4.17
ŠILDYMAS
ŠILDYMAS / NAGRINĖJIMAS (kW)
37.5
ŠILDYMO / ENERGIJOS VARTOJIMAS (kW)
8.8
ŠILDYMAS / COP (W/W)
4.26
ŠILUMOS SIURBLYS
GRĄŽIAMOJO ŠILUMOS SIURBLIO TIPAS
Oras-oras
KOMPRESORIUS
KOMPRESORIUS / TIPAS
Hermetiškas slinkties tipas
KOMPRESORIUS/KIEKIS
1
VENTILIATORIUS
VENTILIATORIUS / TIPAS
BLDC inverterio variklis
VENTILIATORIUS / KIEKIS
2
VENTILIATORIUS / SLĖGIS (Pa)
85
ALŠALANTIS
ALŠALANTIS / TIPAS
R410a
ALŠALŠTASIS / VOŽTUVO TIPAS
Elektroninis EXV
ALŠALANTIS / KIEKIS (kg)
12
ALŠALANTIS / KIEKIS (TCO2eq)
25/06
GARSO SLĖGIO LYGIS / dB(A)
58
MATMENYS, SVORIS
GRINTO MATMENYS / P × A × G (mm)
1260 × 1620 × 765
BRUTO MATMENYS / P × A × G (mm)
1315×1750×825
Tvirtinimo tarpas / P × D (mm)
998 × 703
NETO SVORIS / BRUTO SVORIS
270/279
VAMZDŽIŲ JUNGIMAS
SKYSČIS/mm (colis)
Φ12,7 (1/2 colio)
ŽEMO SLĖGIO DUJOS / mm (colis)
Φ25,4 (1″)
AUKŠTO SLĖGIO DUJOS / mm (colis)
Φ19,1 (3/4 colio)
AUKŠTO SLĖGIO BALANSAVIMO ŽARNA / mm (colis)
/
ALYVOS BALANSAVIMO VAMZDYS / mm (colis)
/
ELEKTROS INSTALIACIJA
PQE RYŠIO KABELIAI (kiekis × mm²)
2 × 0,75–1,0 (ekranuotas)
MAITINIMO KABELIAI (kv. × mm²)
Pagal elektros instaliacijos projektą
SAUGUMAS (A)
Pagal elektros instaliacijos projektą
MAITINIMO TAIKYMAS (V-Hz, Ø)
380-420 ~ 50, 3f
DARBO LAUKE APIMTIS
VĖSINIMAS / ŠILDYMAS (⁰C)
-5-50 / -20-25
MIŠRUS REŽIMAS (⁰C)
-5-25

SUJUNGIAMI AGREGATAI
RVF modulinius blokus galima derinti bet kokiu deriniu. Priklausomai nuo įrenginių pasirinkimo ir atskirų instaliacijos sekcijų ilgio, aušinimo vamzdžių skersmenys gali skirtis nuo numatytųjų. Atskirų įrengimo sekcijų skersmenys atlikti pagal parengtą atrankos aktą įvedus projektinius įrenginio ilgius.
KOMENTARAI
1. Aušinimo veikimo diapazonas: -5°C iki 50°C. Veikimo diapazonas kaitinant: -20°C iki 25°C.

2. Aušinimo sąlygos: patalpose 27°C(80.6°F)DB, 19°C(60°F)WB, lauke 35°C(95°F)DB.


3. Šildymo sąlygos: patalpose 20°C(68°F)DB, 15°C(44,6°F)WB, lauke 7°C(42,8°F)DB.


4. Garsumas: matuojamas 1 m atstumu nuo įrenginio 1,5 m aukštyje (bandymo sąlygos).
Priklausomai nuo aplinkos sąlygų, šios vertės gali šiek tiek skirtis.


5. Dėl nuolatinio prietaisų tobulinimo aukščiau pateiktos specifikacijos gali būti keičiamos be išankstinio įspėjimo.

HR RVF 14 ZS

MODELIS
MODELIS / KOMPLEKTAS PAVADINIMAS
RVF-400HRV1OMM
TIPAS
Pagrindiniai moduliai
HP GALIA
14
MAKSIMALUS VIDAUS ĮRENGINIŲ SKAIČIUS (vnt.)
23
VĖSINIMAS
VĖSINIMAS / VEIKSMAI (kW)
40
VĖŠINIMO / ENERGIJOS SĄNAUDOJIMAS (kW)
11/02
COOLING / EER (W/W)
3.63
ŠILDYMAS
ŠILDYMAS / NAGRINĖJIMAS (kW)
45
ŠILDYMO / ENERGIJOS VARTOJIMAS (kW)
11
ŠILDYMAS / COP (W/W)
4.09
ŠILUMOS SIURBLYS
GRĄŽIAMOJO ŠILUMOS SIURBLIO TIPAS
Oras-oras
KOMPRESORIUS
KOMPRESORIUS / TIPAS
Hermetiškas slinkties tipas
KOMPRESORIUS/KIEKIS
2
VENTILIATORIUS
VENTILIATORIUS / TIPAS
BLDC inverterio variklis
VENTILIATORIUS / KIEKIS
2
VENTILIATORIUS / SLĖGIS (Pa)
85
ALŠALANTIS
ALŠALANTIS / TIPAS
R410a
ALŠALŠTASIS / VOŽTUVO TIPAS
Elektroninis EXV
ALŠALANTIS / KIEKIS (kg)
16
ALŠALANTIS / KIEKIS (TCO2eq)
33.41
GARSO SLĖGIO LYGIS / dB(A)
60
MATMENYS, SVORIS
GRINTO MATMENYS / P × A × G (mm)
1260 × 1620 × 765
BRUTO MATMENYS / P × A × G (mm)
1315×1750×825
Tvirtinimo tarpas / P × D (mm)
998 × 703
NETO SVORIS / BRUTO SVORIS
310 / 319
VAMZDŽIŲ JUNGIMAS
SKYSČIS/mm (colis)
Φ15,9 (5/8 colių)
ŽEMO SLĖGIO DUJOS / mm (colis)
Φ28,6 (9/8 colių)
AUKŠTO SLĖGIO DUJOS / mm (colis)
Φ22.2 (7/8 colių)
AUKŠTO SLĖGIO BALANSAVIMO ŽARNA / mm (colis)
/
ALYVOS BALANSAVIMO VAMZDYS / mm (colis)
/
ELEKTROS INSTALIACIJA
PQE RYŠIO KABELIAI (kiekis × mm²)
2 × 0,75–1,0 (ekranuotas)
MAITINIMO KABELIAI (kv. × mm²)
Pagal elektros instaliacijos projektą
SAUGUMAS (A)
Pagal elektros instaliacijos projektą
MAITINIMO TAIKYMAS (V-Hz, Ø)
380-420 ~ 50, 3f
DARBO LAUKE APIMTIS
VĖSINIMAS / ŠILDYMAS (⁰C)
-5-50 / -20-25
MIŠRUS REŽIMAS (⁰C)
-5-25

SUJUNGIAMI AGREGATAI
RVF modulinius blokus galima derinti bet kokiu deriniu. Priklausomai nuo įrenginių pasirinkimo ir atskirų instaliacijos sekcijų ilgio, aušinimo vamzdžių skersmenys gali skirtis nuo numatytųjų. Atskirų įrengimo sekcijų skersmenys atlikti pagal parengtą atrankos aktą įvedus projektinius įrenginio ilgius.
KOMENTARAI
1. Aušinimo veikimo diapazonas: -5°C iki 50°C. Veikimo diapazonas kaitinant: -20°C iki 25°C.

2. Aušinimo sąlygos: patalpose 27°C(80.6°F)DB, 19°C(60°F)WB, lauke 35°C(95°F)DB.


3. Šildymo sąlygos: patalpose 20°C(68°F)DB, 15°C(44,6°F)WB, lauke 7°C(42,8°F)DB.


4. Garsumas: matuojamas 1 m atstumu nuo įrenginio 1,5 m aukštyje (bandymo sąlygos).
Priklausomai nuo aplinkos sąlygų, šios vertės gali šiek tiek skirtis.


5. Dėl nuolatinio prietaisų tobulinimo aukščiau pateiktos specifikacijos gali būti keičiamos be išankstinio įspėjimo.

HR RVF 16 ZS

MODELIS
MODELIS / KOMPLEKTAS PAVADINIMAS
RVF-450HRV1OMM
TIPAS
Pagrindiniai moduliai
HP GALIA
16
MAKSIMALUS VIDAUS ĮRENGINIŲ SKAIČIUS (vnt.)
26
VĖSINIMAS
VĖSINIMAS / VEIKSMAI (kW)
45
VĖŠINIMO / ENERGIJOS SĄNAUDOJIMAS (kW)
13.08 val
COOLING / EER (W/W)
3.44
ŠILDYMAS
ŠILDYMAS / NAGRINĖJIMAS (kW)
50
ŠILDYMO / ENERGIJOS VARTOJIMAS (kW)
12.63
ŠILDYMAS / COP (W/W)
3.96
ŠILUMOS SIURBLYS
GRĄŽIAMOJO ŠILUMOS SIURBLIO TIPAS
Oras-oras
KOMPRESORIUS
KOMPRESORIUS / TIPAS
Hermetiškas slinkties tipas
KOMPRESORIUS/KIEKIS
2
VENTILIATORIUS
VENTILIATORIUS / TIPAS
BLDC inverterio variklis
VENTILIATORIUS / KIEKIS
2
VENTILIATORIUS / SLĖGIS (Pa)
85
ALŠALANTIS
ALŠALANTIS / TIPAS
R410a
ALŠALŠTASIS / VOŽTUVO TIPAS
Elektroninis EXV
ALŠALANTIS / KIEKIS (kg)
16
ALŠALANTIS / KIEKIS (TCO2eq)
33.41
GARSO SLĖGIO LYGIS / dB(A)
60
MATMENYS, SVORIS
GRINTO MATMENYS / P × A × G (mm)
1260 × 1620 × 765
BRUTO MATMENYS / P × A × G (mm)
1315×1750×825
Tvirtinimo tarpas / P × D (mm)
998 × 703
NETO SVORIS / BRUTO SVORIS
310 / 319
VAMZDŽIŲ JUNGIMAS
SKYSČIS/mm (colis)
Φ15,9 (5/8 colių)
ŽEMO SLĖGIO DUJOS / mm (colis)
Φ28,6 (9/8 colių)
AUKŠTO SLĖGIO DUJOS / mm (colis)
Φ22.2 (7/8 colių)
AUKŠTO SLĖGIO BALANSAVIMO ŽARNA / mm (colis)
/
ALYVOS BALANSAVIMO VAMZDYS / mm (colis)
/
ELEKTROS INSTALIACIJA
PQE RYŠIO KABELIAI (kiekis × mm²)
2 × 0,75–1,0 (ekranuotas)
MAITINIMO KABELIAI (kv. × mm²)
Pagal elektros instaliacijos projektą
SAUGUMAS (A)
Pagal elektros instaliacijos projektą
MAITINIMO TAIKYMAS (V-Hz, Ø)
380-420 ~ 50, 3f
DARBO LAUKE APIMTIS
VĖSINIMAS / ŠILDYMAS (⁰C)
-5-50 / -20-25
MIŠRUS REŽIMAS (⁰C)
-5-25

SUJUNGIAMI AGREGATAI
RVF modulinius blokus galima derinti bet kokiu deriniu. Priklausomai nuo įrenginių pasirinkimo ir atskirų instaliacijos sekcijų ilgio, aušinimo vamzdžių skersmenys gali skirtis nuo numatytųjų. Atskirų įrengimo sekcijų skersmenys atlikti pagal parengtą atrankos aktą įvedus projektinius įrenginio ilgius.
KOMENTARAI
1. Aušinimo veikimo diapazonas: -5°C iki 50°C. Veikimo diapazonas kaitinant: -20°C iki 25°C.

2. Aušinimo sąlygos: patalpose 27°C(80.6°F)DB, 19°C(60°F)WB, lauke 35°C(95°F)DB.


3. Šildymo sąlygos: patalpose 20°C(68°F)DB, 15°C(44,6°F)WB, lauke 7°C(42,8°F)DB.


4. Garsumas: matuojamas 1 m atstumu nuo įrenginio 1,5 m aukštyje (bandymo sąlygos).
Priklausomai nuo aplinkos sąlygų, šios vertės gali šiek tiek skirtis.


5. Dėl nuolatinio prietaisų tobulinimo aukščiau pateiktos specifikacijos gali būti keičiamos be išankstinio įspėjimo.

Customers reviews

There are no reviews yet.

Be the first to review “HR RVF”

Jūsu e-pasta adrese netiks publicēta. Obligātie lauki ir atzīmēti kā *

Produktų paieška

Back to Top
Product has been added to your cart
