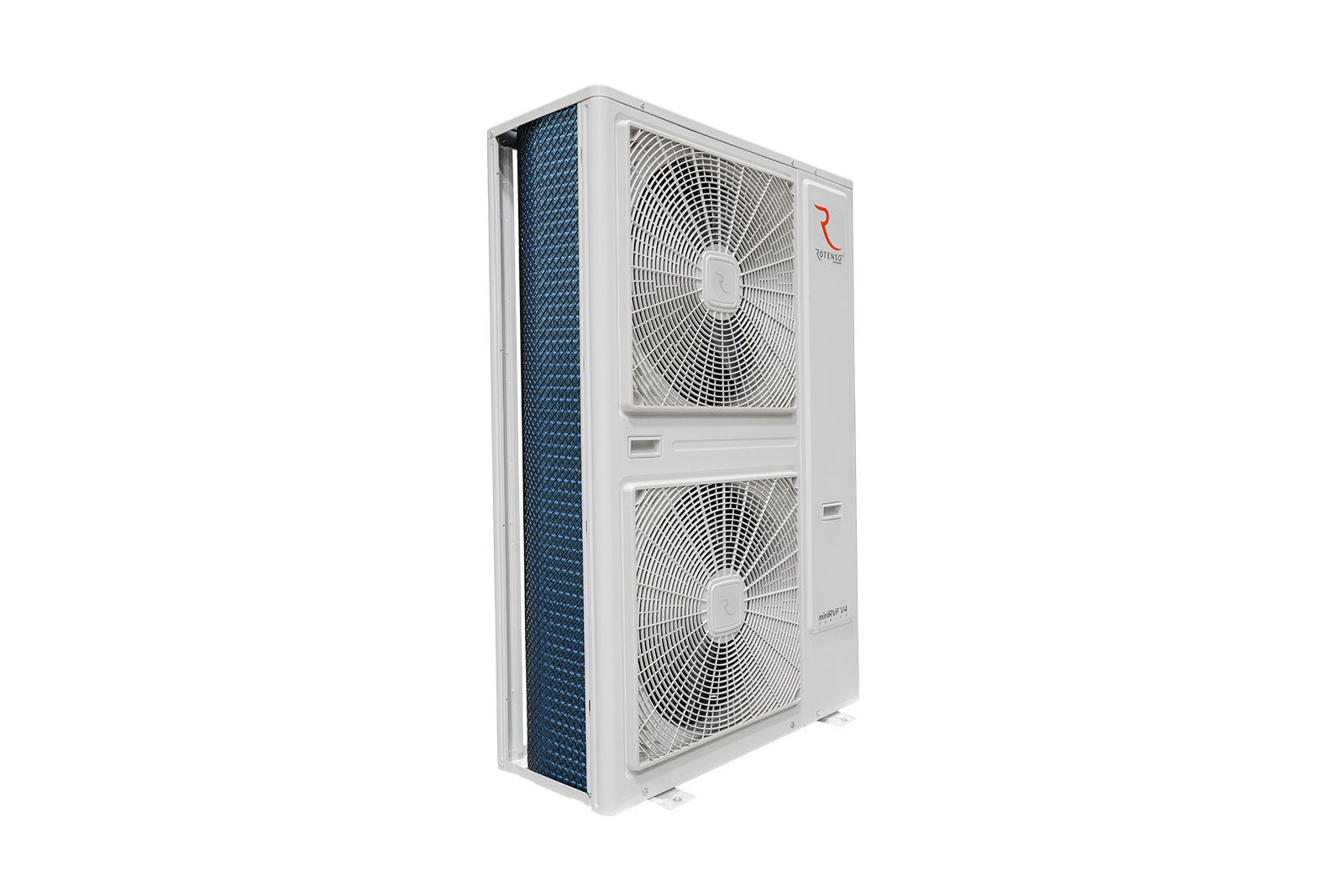

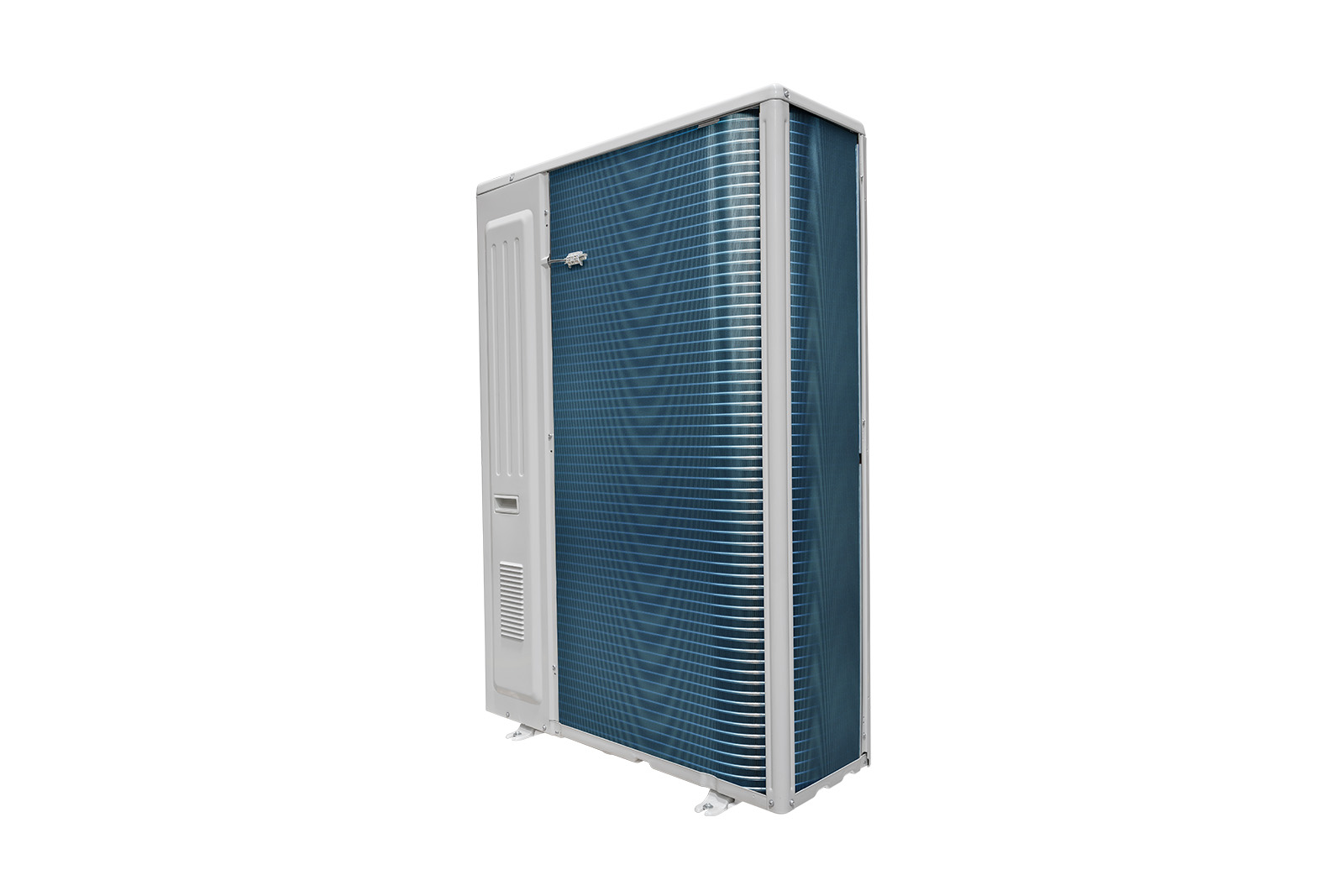

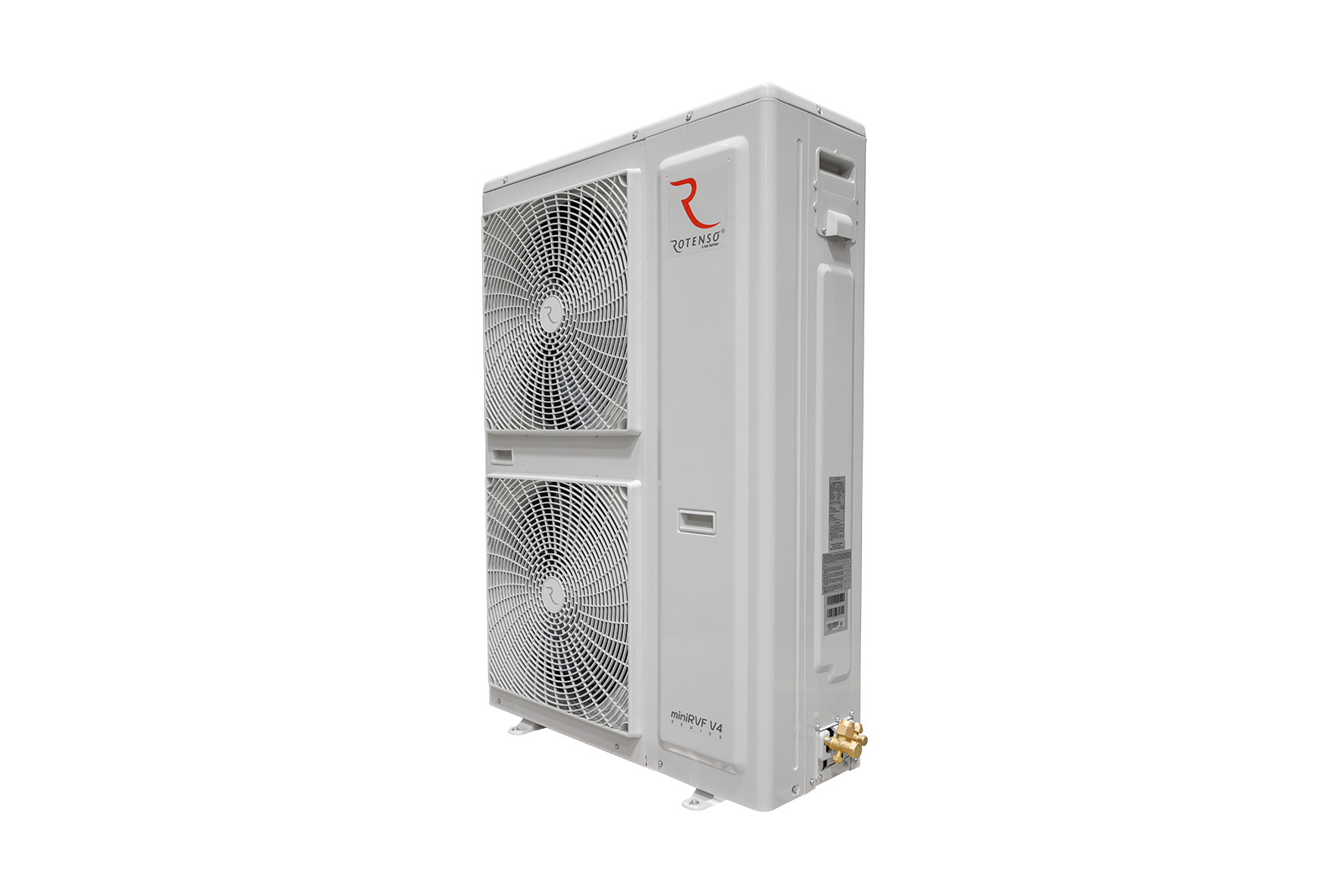

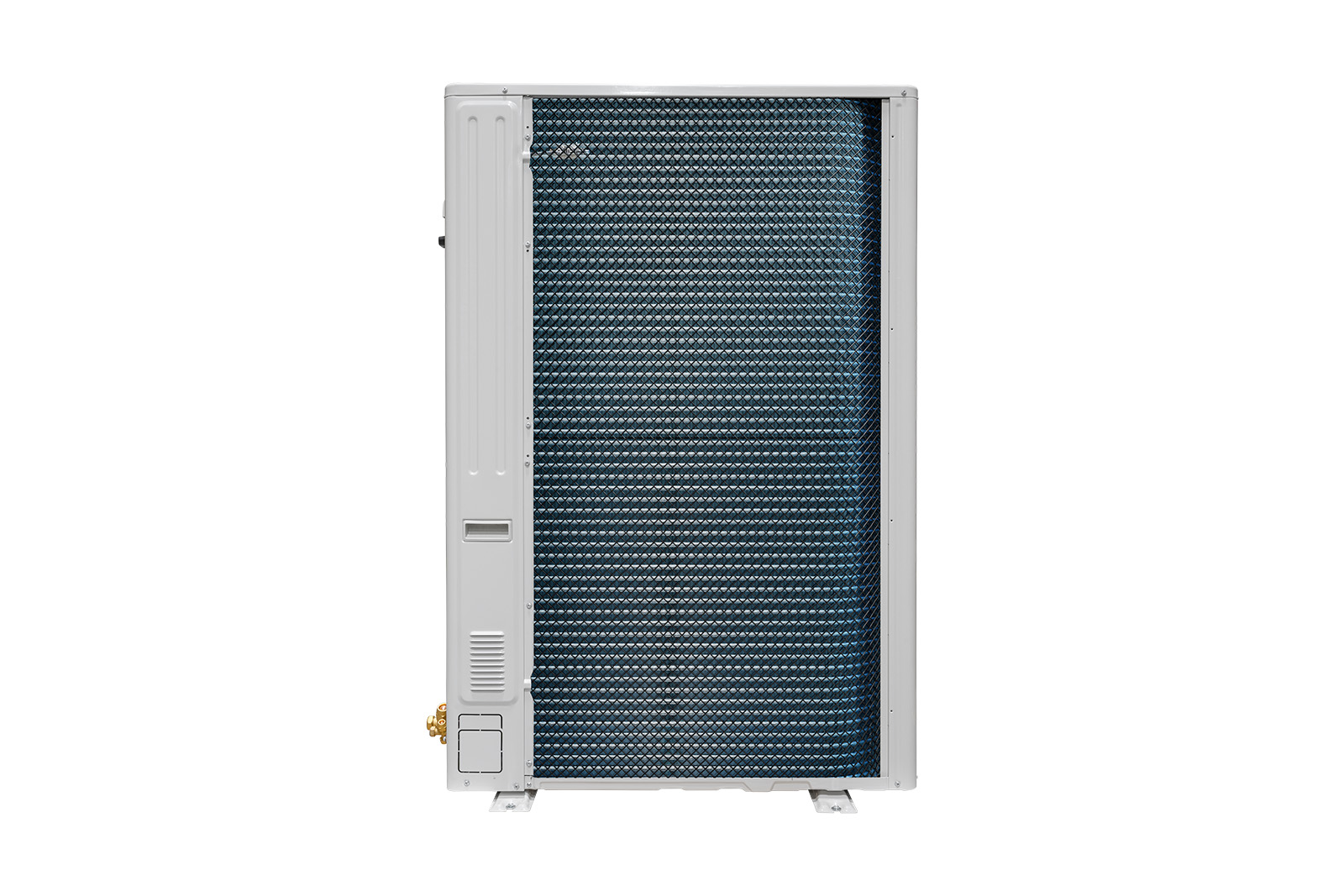

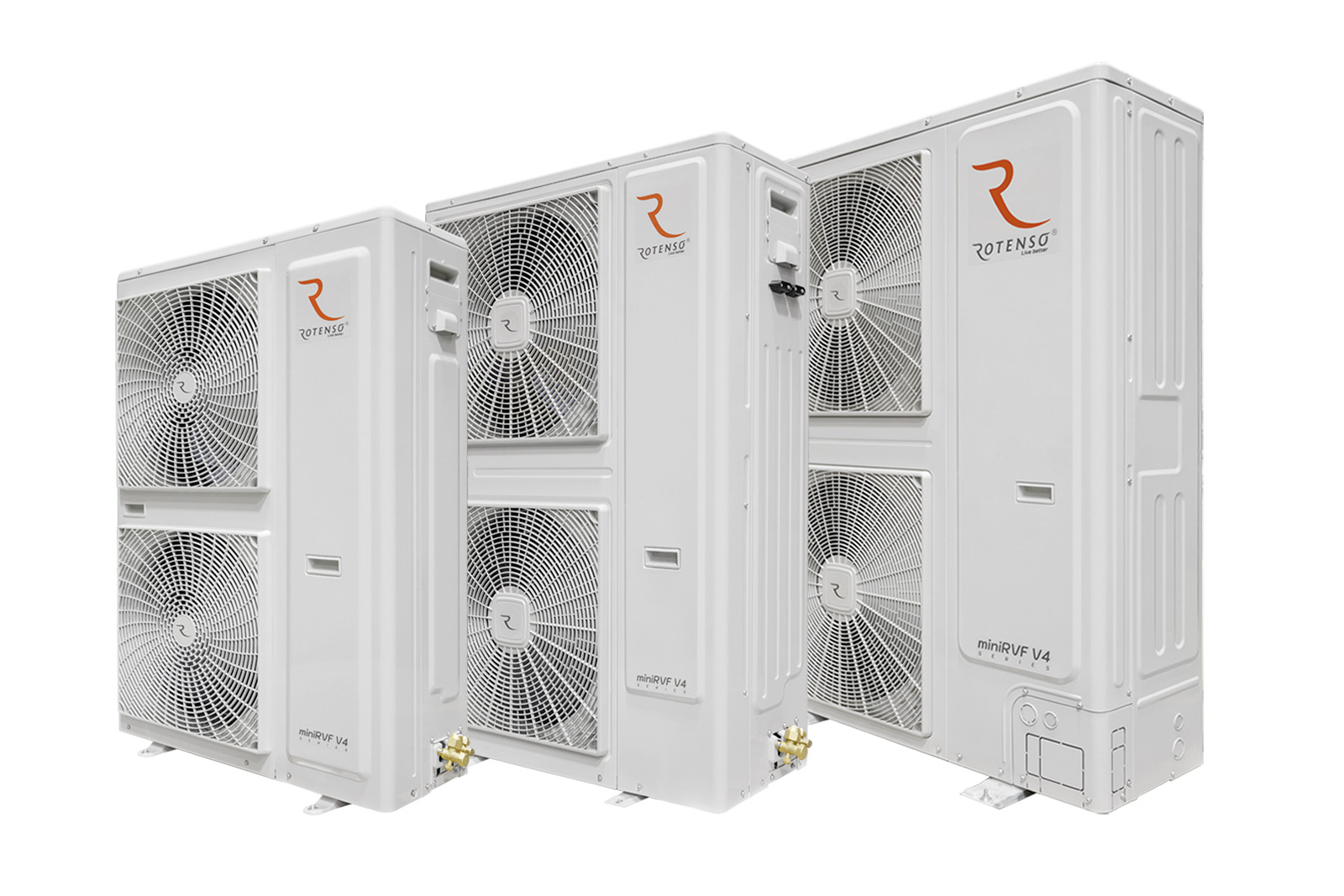

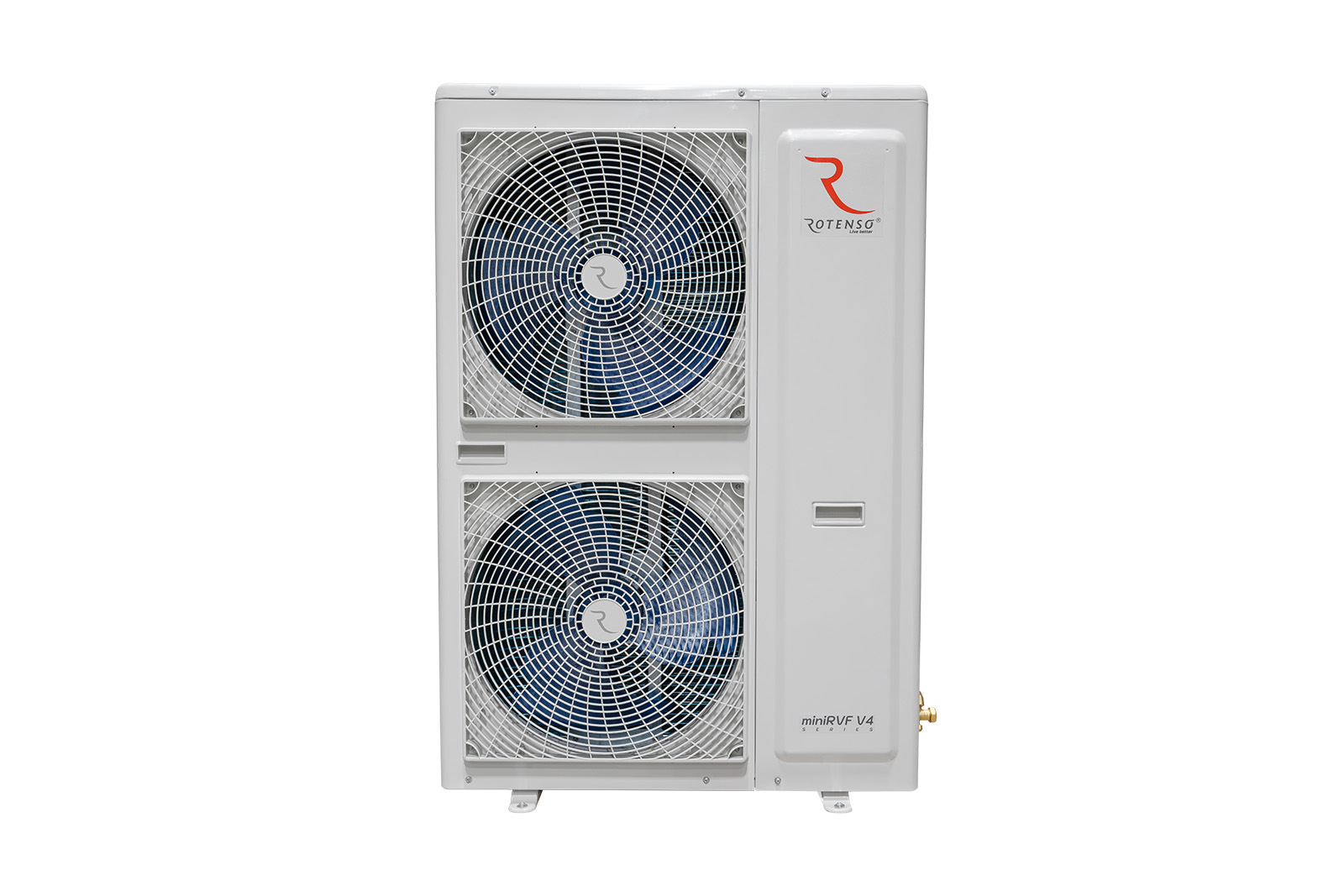

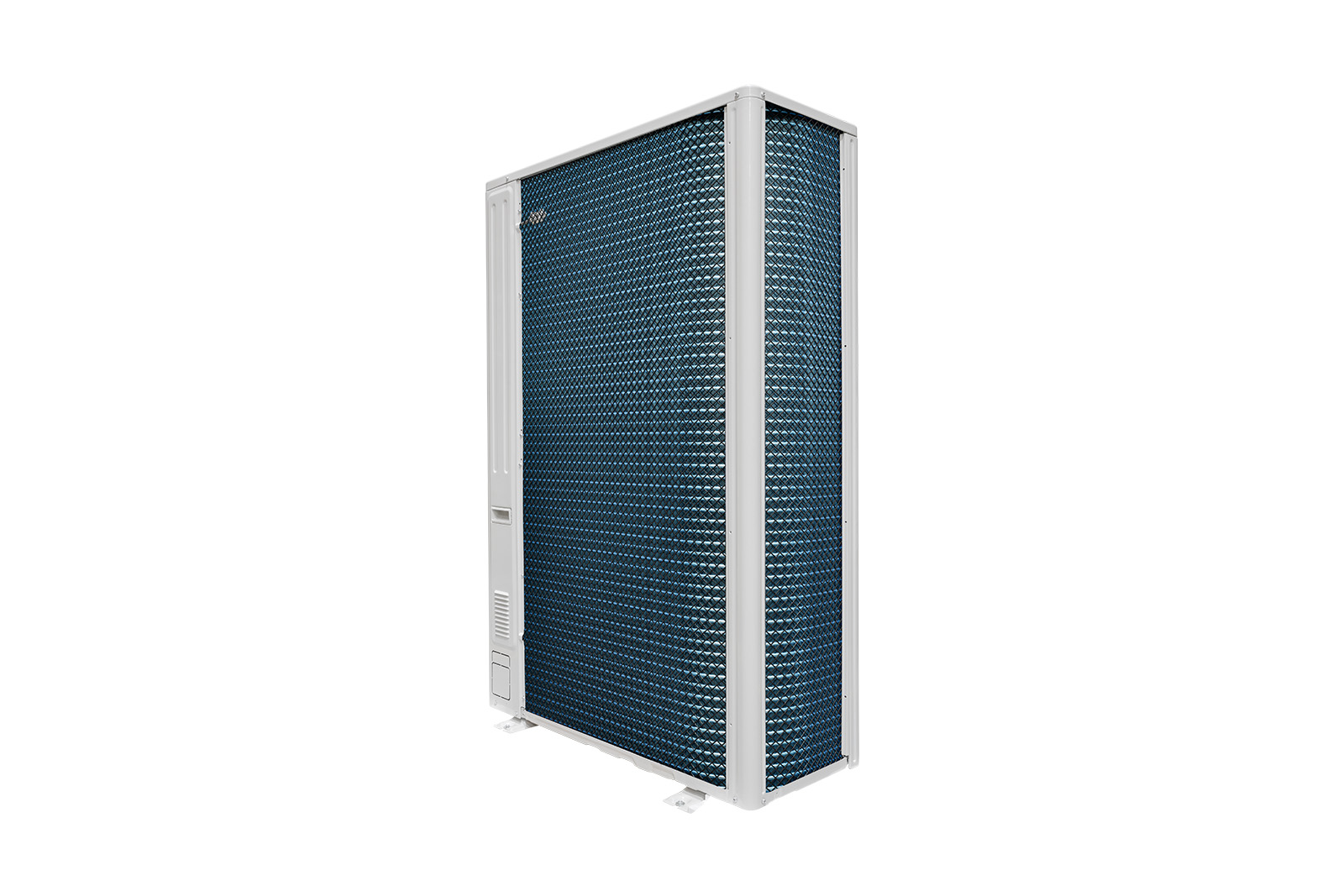

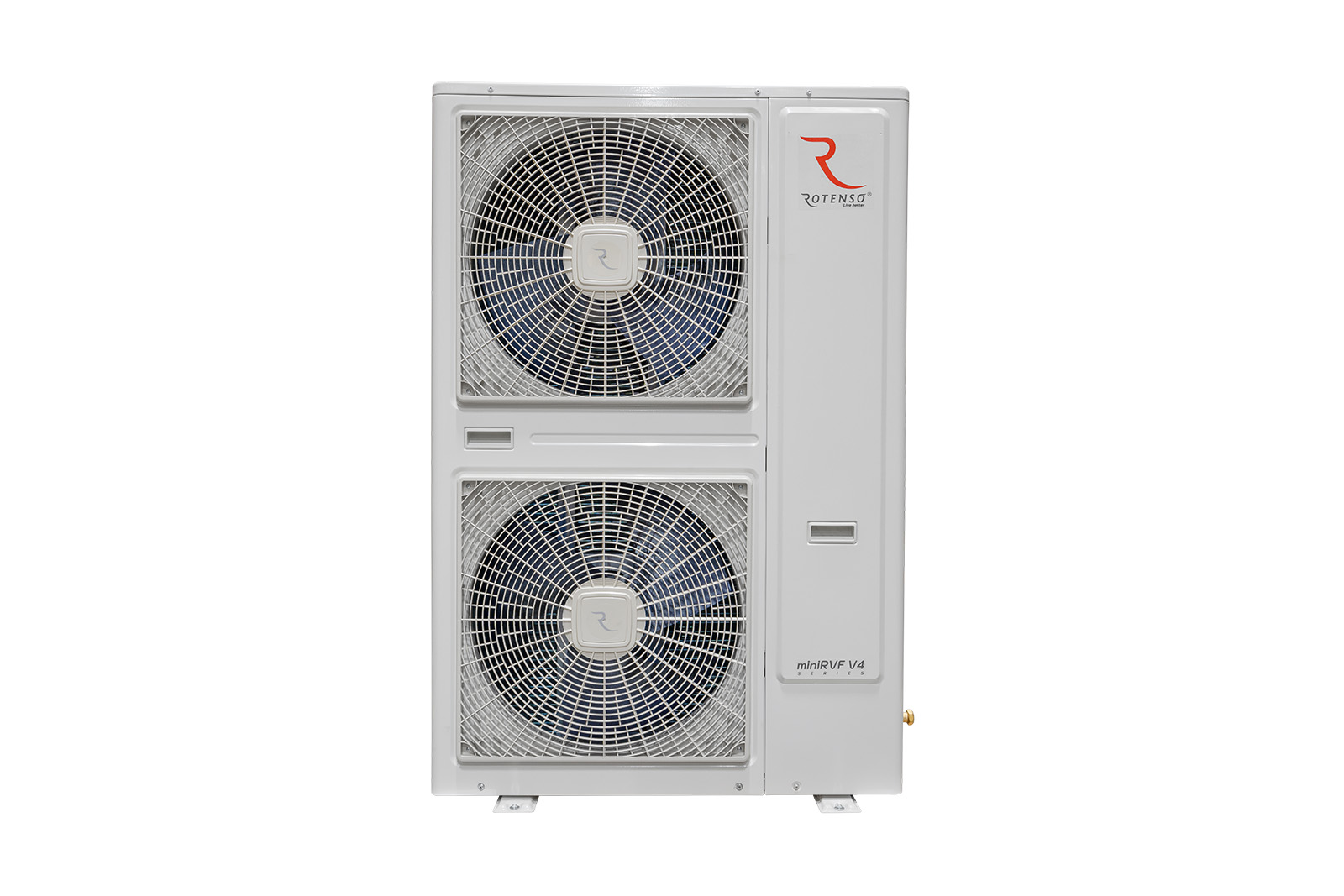

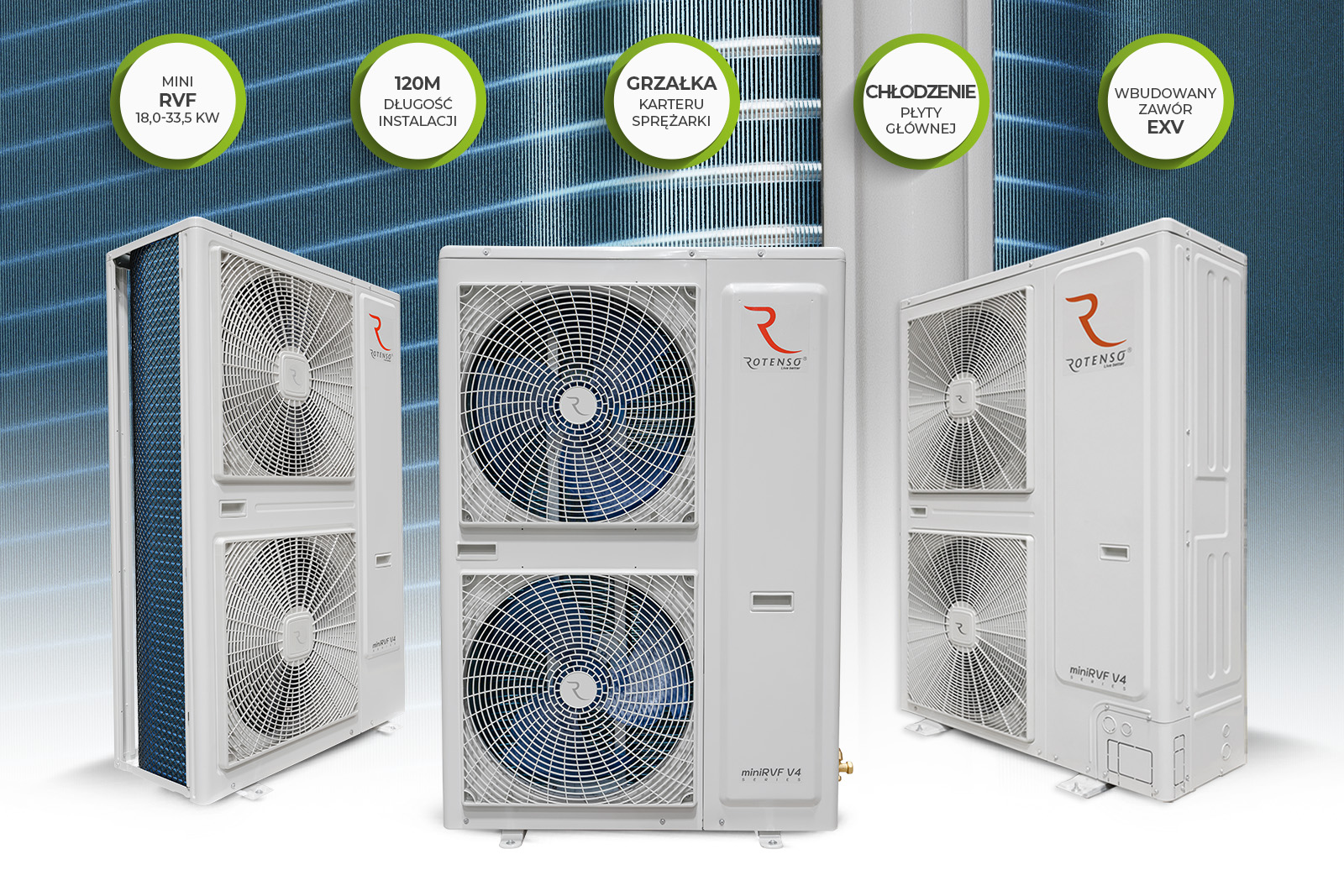

miniRVF V4
miniRVF V4 - Image 2
miniRVF V4 - Image 3
miniRVF V4 - Image 4
miniRVF V4 - Image 5
miniRVF V4 - Image 6
miniRVF V4 - Image 7
miniRVF V4 - Image 8
miniRVF V4 - Image 9
miniRVF V4 - Image 10
miniRVF V4 - Image 11
miniRVF V4 - Image 12
miniRVF V4 - Image 13
miniRVF V4 - Image 14
miniRVF V4 - Image 15

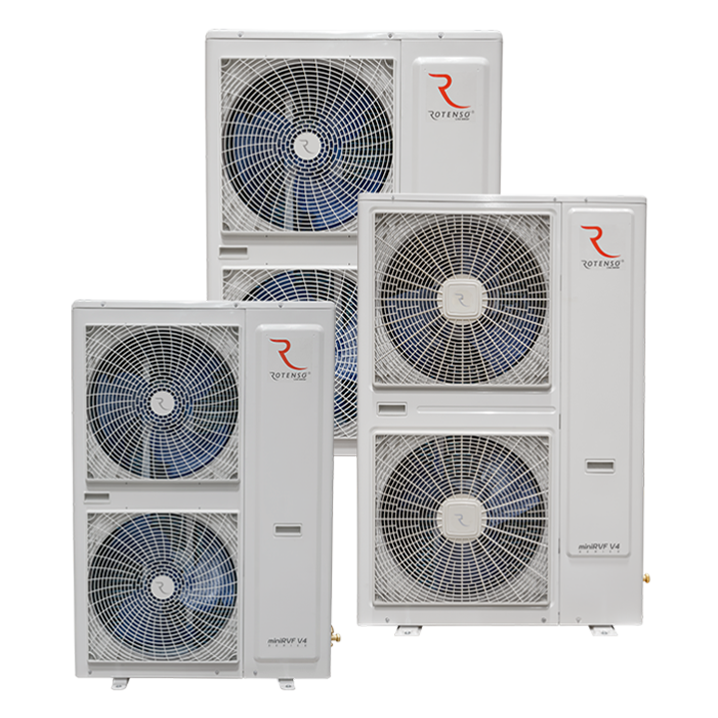

miniRVF V4

Sistemos, vadinamos miniRVF Rotenso, yra 2 vamzdžių sistemos, efektyviai atliekančios vėsinimo arba šildymo funkcijas. MiniRVF sprendimas yra vertinga alternatyva daugiau viengubų, daugiagubų ar dvigubų įrenginių. Rotenso miniRVF sistemos Rotenso dėl plataus vidaus ir lauko įrenginių asortimento, puikių eksploatacinių savybių ir kompaktiško dydžio siūlo platų taikymo spektrą. Sprendimai, pagrįsti lauko blokais su horizontaliu oro išleidimu, gali būti nuo 18 kW iki 33,5 kW galios vieno bloko.

5 metų garantija
Sertifikuoti:  Eurovent

miniRVF V4 18,0 kW

MODELIS
MODELIS
RVF-180V4OMI3
MAKSIMALUS VIDAUS ĮRENGINIŲ SKAIČIUS (vnt.)
10
VĖSINIMAS
VĖSINIMAS / VEIKSMAI (kW)
18.0
VĖŠINIMO / ENERGIJOS SĄNAUDOJIMAS (kW)
5.18
COOLING / EER (W/W)
3.47
COOLING / SEER (W/W)
5.91
ŠILDYMAS
ŠILDYMAS / NAGRINĖJIMAS (kW)
20.0
ŠILDYMO / ENERGIJOS VARTOJIMAS (kW)
5.00 val
ŠILDYMAS / COP (W/W)
3.98
ŠILDYMAS / SCOP (W/W)
3.71
GRĄŽIAMOJO ŠILUMOS SIURBLIO TIPAS
Oras-oras
KOMPRESORIUS
KOMPRESORIUS / TIPAS
Dviejų rotacinių DC
VENTILIATORIUS
VENTILIATORIUS / TIPAS
BLDC
VENTILIATORIUS / KIEKIS
2
ALŠALANTIS
ALŠALANTIS / TIPAS
R410a
ALŠALŠTASIS / VOŽTUVO TIPAS
Elektroninis EXV
ALŠALANTIS / KIEKIS (kg)
4.2
ALŠALANTIS / KIEKIS (TCO2eq)
9.5
MAKSIMALUS ORO SRAUTAS (m³/h)
6000
GARSO SLĖGIO LYGIS / dB(A)
58
MATMENYS, SVORIS
GRINTO MATMENYS / P × A × G (mm)
975 × 1335 × 400
BRUTO MATMENYS / P × A × G (mm)
1010×1445×415
Tvirtinimo tarpas / P × D (mm)
586 × 370
NETO SVORIS / BRUTO SVORIS
94,7 / 104,4
VAMZDŽIŲ JUNGIMAS
SKYSČIS / DUJOS / mm (colis)
Φ9,52 (3/4″) / Φ15,9 (3/8″)
DIDŽIAUSIAS BENDRAS ĮRENGIMO ILGIS (m)
120
DIDŽIAUSIAS ĮRENGIMO ILGIS NUO OU* IKI VISIŠKO TV** (m)
70
DIDŽIAUSIAS ĮRENGIMO ILGIS NUO 1 PLATINTOJŲ IKI PILNIAUS TV** (m)
40
MAKSIMALUS VERTIKALUS MONTAVIMO ILGIS TARP OU* (aukščiau) IR IU** (m)
trisdešimt
MAKSIMALUS VERTIKALUS MONTAVIMO ILGIS TARP OU* (žemiau) IR IU** (m)
20
MAKSIMALUS VERTIKALUS MONTAVIMO ILGIS TARP VIDAUS ĮRENGINIŲ (m)
8
* OU – išorinis blokas / ** IU – vidinis blokas
ELEKTROS INSTALIACIJA
PQE RYŠIO KABELIAI (kiekis × mm²)
2 × 1,0 (ekranuotas)
MAITINIMO KABELIAI (kv. × mm²)
Pagal elektros instaliacijos projektą
SAUGUMAS (A)
Pagal elektros instaliacijos projektą
MAITINIMO TAIKYMAS (V-Hz, Ø)
380-420 ~ 50, 3f
DARBO LAUKE APIMTIS
VĖSINIMAS / ŠILDYMAS (⁰C)
-5-55 / -20-30

KOMENTARAI
1. Aušinimo veikimo diapazonas: -5°C iki 55°C. Veikimo diapazonas kaitinant: -20°C iki 30°C.

2. Aušinimo sąlygos: viduje 27°C (80.6°F) DB, 19°C (60°F) WB išorėje 35°C (95°F) DB.

3. Šildymo sąlygos: viduje 20°C (68°F) DB, 15°C (44,6°F) WB išorėje 7°C (42,8°F) DB.

4. Garsumas: matuojamas 1 m atstumu nuo įrenginio priekio 1,5 m aukštyje (bandymo sąlygos). Priklausomai nuo aplinkos sąlygų, šios vertės gali šiek tiek skirtis.

5. Dėl nuolatinio prietaisų tobulinimo aukščiau pateiktos specifikacijos gali būti keičiamos be išankstinio įspėjimo.

miniRVF V4 22,4 kW

MODELIS
MODELIS
RVF-224V4OMI3
MAKSIMALUS VIDAUS ĮRENGINIŲ SKAIČIUS (vnt.)
13
VĖSINIMAS
VĖSINIMAS / VEIKSMAI (kW)
22.4
VĖŠINIMO / ENERGIJOS SĄNAUDOJIMAS (kW)
6.75
COOLING / EER (W/W)
3.32
COOLING / SEER (W/W)
7.65
ŠILDYMAS
ŠILDYMAS / NAGRINĖJIMAS (kW)
24.0
ŠILDYMO / ENERGIJOS VARTOJIMAS (kW)
5.62
ŠILDYMAS / COP (W/W)
4.27
ŠILDYMAS / SCOP (W/W)
4.45
GRĄŽIAMOJO ŠILUMOS SIURBLIO TIPAS
Oras-oras
KOMPRESORIUS
KOMPRESORIUS / TIPAS
Dviejų rotacinių DC
VENTILIATORIUS
VENTILIATORIUS / TIPAS
BLDC
VENTILIATORIUS / KIEKIS
2
ALŠALANTIS
ALŠALANTIS / TIPAS
R410a
ALŠALŠTASIS / VOŽTUVO TIPAS
Elektroninis EXV
ALŠALANTIS / KIEKIS (kg)
5.3
ALŠALANTIS / KIEKIS (TCO2eq)
12.74
MAKSIMALUS ORO SRAUTAS (m³/h)
8000
GARSO SLĖGIO LYGIS / dB(A)
58
MATMENYS, SVORIS
GRINTO MATMENYS / P × A × G (mm)
1015×1430×450
BRUTO MATMENYS / P × A × G (mm)
1095 × 1545 × 485
Tvirtinimo tarpas / P × D (mm)
636 × 417
NETO SVORIS / BRUTO SVORIS
112,7/127
VAMZDŽIŲ JUNGIMAS
SKYSČIS / DUJOS / mm (colis)
Φ9,52 (3/4″) / Φ15,9 (3/8″)
DIDŽIAUSIAS BENDRAS ĮRENGIMO ILGIS (m)
120
DIDŽIAUSIAS ĮRENGIMO ILGIS NUO OU* IKI VISIŠKO TV** (m)
70
DIDŽIAUSIAS ĮRENGIMO ILGIS NUO 1 PLATINTOJŲ IKI PILNIAUS TV** (m)
40
MAKSIMALUS VERTIKALUS MONTAVIMO ILGIS TARP OU* (aukščiau) IR IU** (m)
trisdešimt
MAKSIMALUS VERTIKALUS MONTAVIMO ILGIS TARP OU* (žemiau) IR IU** (m)
20
MAKSIMALUS VERTIKALUS MONTAVIMO ILGIS TARP VIDAUS ĮRENGINIŲ (m)
8
* OU – išorinis blokas / ** IU – vidinis blokas
ELEKTROS INSTALIACIJA
PQE RYŠIO KABELIAI (kiekis × mm²)
2 × 1,0 (ekranuotas)
MAITINIMO KABELIAI (kv. × mm²)
Pagal elektros instaliacijos projektą
SAUGUMAS (A)
Pagal elektros instaliacijos projektą
MAITINIMO TAIKYMAS (V-Hz, Ø)
380-420 ~ 50, 3f
DARBO LAUKE APIMTIS
VĖSINIMAS / ŠILDYMAS (⁰C)
-5-55 / -20-30

KOMENTARAI
1. Aušinimo veikimo diapazonas: -5°C iki 55°C. Veikimo diapazonas kaitinant: -20°C iki 30°C.

2. Aušinimo sąlygos: viduje 27°C (80.6°F) DB, 19°C (60°F) WB išorėje 35°C (95°F) DB.

3. Šildymo sąlygos: viduje 20°C (68°F) DB, 15°C (44,6°F) WB išorėje 7°C (42,8°F) DB.

4. Garsumas: matuojamas 1 m atstumu nuo įrenginio priekio 1,5 m aukštyje (bandymo sąlygos). Priklausomai nuo aplinkos sąlygų, šios vertės gali šiek tiek skirtis.

5. Dėl nuolatinio prietaisų tobulinimo aukščiau pateiktos specifikacijos gali būti keičiamos be išankstinio įspėjimo.

miniRVF V4 26,0 kW

MODELIS
MODELIS
RVF-260V4OMI3
MAKSIMALUS VIDAUS ĮRENGINIŲ SKAIČIUS (vnt.)
15
VĖSINIMAS
VĖSINIMAS / VEIKSMAI (kW)
26.0
VĖŠINIMO / ENERGIJOS SĄNAUDOJIMAS (kW)
7.54
COOLING / EER (W/W)
3.45
COOLING / SEER (W/W)
6.84
ŠILDYMAS
ŠILDYMAS / NAGRINĖJIMAS (kW)
28.5
ŠILDYMO / ENERGIJOS VARTOJIMAS (kW)
6.77
ŠILDYMAS / COP (W/W)
4.21
ŠILDYMAS / SCOP (W/W)
4.6
GRĄŽIAMOJO ŠILUMOS SIURBLIO TIPAS
Oras-oras
KOMPRESORIUS
KOMPRESORIUS / TIPAS
Dviejų rotacinių DC
VENTILIATORIUS
VENTILIATORIUS / TIPAS
BLDC
VENTILIATORIUS / KIEKIS
2
ALŠALANTIS
ALŠALANTIS / TIPAS
R410a
ALŠALŠTASIS / VOŽTUVO TIPAS
Elektroninis EXV
ALŠALANTIS / KIEKIS (kg)
6.1
ALŠALANTIS / KIEKIS (TCO2eq)
12.74
MAKSIMALUS ORO SRAUTAS (m³/h)
10 000
GARSO SLĖGIO LYGIS / dB(A)
60
MATMENYS, SVORIS
GRINTO MATMENYS / P × A × G (mm)
1120 × 1549 × 528
BRUTO MATMENYS / P × A × G (mm)
1278 × 1703 × 560
Tvirtinimo tarpas / P × D (mm)
685 × 494
NETO SVORIS / BRUTO SVORIS
142/162
VAMZDŽIŲ JUNGIMAS
SKYSČIS / DUJOS / mm (colis)
Φ9,52 (3/8″) / Φ22,2 (7/8″)
DIDŽIAUSIAS BENDRAS ĮRENGIMO ILGIS (m)
120
DIDŽIAUSIAS ĮRENGIMO ILGIS NUO OU* IKI VISIŠKO TV** (m)
70
DIDŽIAUSIAS ĮRENGIMO ILGIS NUO 1 PLATINTOJŲ IKI PILNIAUS TV** (m)
40
MAKSIMALUS VERTIKALUS MONTAVIMO ILGIS TARP OU* (aukščiau) IR IU** (m)
trisdešimt
MAKSIMALUS VERTIKALUS MONTAVIMO ILGIS TARP OU* (žemiau) IR IU** (m)
20
MAKSIMALUS VERTIKALUS MONTAVIMO ILGIS TARP VIDAUS ĮRENGINIŲ (m)
8
* OU – išorinis blokas / ** IU – vidinis blokas
ELEKTROS INSTALIACIJA
PQE RYŠIO KABELIAI (kiekis × mm²)
2 × 1,0 (ekranuotas)
MAITINIMO KABELIAI (kv. × mm²)
Pagal elektros instaliacijos projektą
SAUGUMAS (A)
Pagal elektros instaliacijos projektą
MAITINIMO TAIKYMAS (V-Hz, Ø)
380-420 ~ 50, 3f
DARBO LAUKE APIMTIS
VĖSINIMAS / ŠILDYMAS (⁰C)
-5-55 / -20-30

KOMENTARAI
1. Aušinimo veikimo diapazonas: -5°C iki 55°C. Veikimo diapazonas kaitinant: -20°C iki 30°C.

2. Aušinimo sąlygos: viduje 27°C (80.6°F) DB, 19°C (60°F) WB išorėje 35°C (95°F) DB.

3. Šildymo sąlygos: viduje 20°C (68°F) DB, 15°C (44,6°F) WB išorėje 7°C (42,8°F) DB.

4. Garsumas: matuojamas 1 m atstumu nuo įrenginio priekio 1,5 m aukštyje (bandymo sąlygos). Priklausomai nuo aplinkos sąlygų, šios vertės gali šiek tiek skirtis.

5. Dėl nuolatinio prietaisų tobulinimo aukščiau pateiktos specifikacijos gali būti keičiamos be išankstinio įspėjimo.

mini RVF V4 28,0 kW

MODELIS
MODELIS
RVF-280V4OMI3
MAKSIMALUS VIDAUS ĮRENGINIŲ SKAIČIUS (vnt.)
16
VĖSINIMAS
VĖSINIMAS / VEIKSMAI (kW)
28.0
VĖŠINIMO / ENERGIJOS SĄNAUDOJIMAS (kW)
8.31
COOLING / EER (W/W)
3.37
COOLING / SEER (W/W)
6.75
ŠILDYMAS
ŠILDYMAS / NAGRINĖJIMAS (kW)
31.5
ŠILDYMO / ENERGIJOS VARTOJIMAS (kW)
8.18
ŠILDYMAS / COP (W/W)
3.85
ŠILDYMAS / SCOP (W/W)
4.18
GRĄŽIAMOJO ŠILUMOS SIURBLIO TIPAS
Oras-oras
KOMPRESORIUS
KOMPRESORIUS / TIPAS
Dviejų rotacinių DC
VENTILIATORIUS
VENTILIATORIUS / TIPAS
BLDC
VENTILIATORIUS / KIEKIS
2
ALŠALANTIS
ALŠALANTIS / TIPAS
R410a
ALŠALŠTASIS / VOŽTUVO TIPAS
Elektroninis EXV
ALŠALANTIS / KIEKIS (kg)
8.0
ALŠALANTIS / KIEKIS (TCO2eq)
16.7
MAKSIMALUS ORO SRAUTAS (m³/h)
10 000
GARSO SLĖGIO LYGIS / dB(A)
60
MATMENYS, SVORIS
GRINTO MATMENYS / P × A × G (mm)
1120 × 1549 × 528
BRUTO MATMENYS / P × A × G (mm)
1278 × 1703 × 560
Tvirtinimo tarpas / P × D (mm)
685 × 494
NETO SVORIS / BRUTO SVORIS
154/174
VAMZDŽIŲ JUNGIMAS
SKYSČIS / DUJOS / mm (colis)
Φ12,7 (1/2″) / Φ22,2 (7/8″)
DIDŽIAUSIAS BENDRAS ĮRENGIMO ILGIS (m)
120
DIDŽIAUSIAS ĮRENGIMO ILGIS NUO OU* IKI VISIŠKO TV** (m)
70
DIDŽIAUSIAS ĮRENGIMO ILGIS NUO 1 PLATINTOJŲ IKI PILNIAUS TV** (m)
40
MAKSIMALUS VERTIKALUS MONTAVIMO ILGIS TARP OU* (aukščiau) IR IU** (m)
trisdešimt
MAKSIMALUS VERTIKALUS MONTAVIMO ILGIS TARP OU* (žemiau) IR IU** (m)
20
MAKSIMALUS VERTIKALUS MONTAVIMO ILGIS TARP VIDAUS ĮRENGINIŲ (m)
8
* OU – išorinis blokas / ** IU – vidinis blokas
ELEKTROS INSTALIACIJA
PQE RYŠIO KABELIAI (kiekis × mm²)
2 × 1,0 (ekranuotas)
MAITINIMO KABELIAI (kv. × mm²)
Pagal elektros instaliacijos projektą
SAUGUMAS (A)
Pagal elektros instaliacijos projektą
MAITINIMO TAIKYMAS (V-Hz, Ø)
380-420 ~ 50, 3f
DARBO LAUKE APIMTIS
VĖSINIMAS / ŠILDYMAS (⁰C)
-5-55 / -20-30

KOMENTARAI
1. Aušinimo veikimo diapazonas: -5°C iki 55°C. Veikimo diapazonas kaitinant: -20°C iki 30°C.

2. Aušinimo sąlygos: viduje 27°C (80.6°F) DB, 19°C (60°F) WB išorėje 35°C (95°F) DB.

3. Šildymo sąlygos: viduje 20°C (68°F) DB, 15°C (44,6°F) WB išorėje 7°C (42,8°F) DB.

4. Garsumas: matuojamas 1 m atstumu nuo įrenginio priekio 1,5 m aukštyje (bandymo sąlygos). Priklausomai nuo aplinkos sąlygų, šios vertės gali šiek tiek skirtis.

5. Dėl nuolatinio prietaisų tobulinimo aukščiau pateiktos specifikacijos gali būti keičiamos be išankstinio įspėjimo.

miniRVF V4 33,5 kW

MODELIS
MODELIS
RVF-335V4OMI3
MAKSIMALUS VIDAUS ĮRENGINIŲ SKAIČIUS (vnt.)
19
VĖSINIMAS
VĖSINIMAS / VEIKSMAI (kW)
33.5
VĖŠINIMO / ENERGIJOS SĄNAUDOJIMAS (kW)
9.46
COOLING / EER (W/W)
3.54
COOLING / SEER (W/W)
6.58
ŠILDYMAS
ŠILDYMAS / NAGRINĖJIMAS (kW)
37.5
ŠILDYMO / ENERGIJOS VARTOJIMAS (kW)
8.99
ŠILDYMAS / COP (W/W)
4.17
ŠILDYMAS / SCOP (W/W)
4.19
GRĄŽIAMOJO ŠILUMOS SIURBLIO TIPAS
Oras-oras
KOMPRESORIUS
KOMPRESORIUS / TIPAS
Dviejų rotacinių DC
VENTILIATORIUS
VENTILIATORIUS / TIPAS
BLDC
VENTILIATORIUS / KIEKIS
2
ALŠALANTIS
ALŠALANTIS / TIPAS
R410a
ALŠALŠTASIS / VOŽTUVO TIPAS
Elektroninis EXV
ALŠALANTIS / KIEKIS (kg)
8.0
ALŠALANTIS / KIEKIS (TCO2eq)
16.7
MAKSIMALUS ORO SRAUTAS (m³/h)
10 000
GARSO SLĖGIO LYGIS / dB(A)
60
MATMENYS, SVORIS
GRINTO MATMENYS / P × A × G (mm)
1120 × 1549 × 528
BRUTO MATMENYS / P × A × G (mm)
1278 × 1703 × 560
Tvirtinimo tarpas / P × D (mm)
685 × 494
NETO SVORIS / BRUTO SVORIS
154/174
VAMZDŽIŲ JUNGIMAS
SKYSČIS / DUJOS / mm (colis)
Φ12,7 (1/2″) / Φ22,2 (7/8″)
DIDŽIAUSIAS BENDRAS ĮRENGIMO ILGIS (m)
120
DIDŽIAUSIAS ĮRENGIMO ILGIS NUO OU* IKI VISIŠKO TV** (m)
70
DIDŽIAUSIAS ĮRENGIMO ILGIS NUO 1 PLATINTOJŲ IKI PILNIAUS TV** (m)
40
MAKSIMALUS VERTIKALUS MONTAVIMO ILGIS TARP OU* (aukščiau) IR IU** (m)
trisdešimt
MAKSIMALUS VERTIKALUS MONTAVIMO ILGIS TARP OU* (žemiau) IR IU** (m)
20
MAKSIMALUS VERTIKALUS MONTAVIMO ILGIS TARP VIDAUS ĮRENGINIŲ (m)
8
* OU – išorinis blokas / ** IU – vidinis blokas
ELEKTROS INSTALIACIJA
PQE RYŠIO KABELIAI (kiekis × mm²)
2 × 1,0 (ekranuotas)
MAITINIMO KABELIAI (kv. × mm²)
Pagal elektros instaliacijos projektą
SAUGUMAS (A)
Pagal elektros instaliacijos projektą
MAITINIMO TAIKYMAS (V-Hz, Ø)
380-420 ~ 50, 3f
DARBO LAUKE APIMTIS
VĖSINIMAS / ŠILDYMAS (⁰C)
-5-55 / -20-30

KOMENTARAI
1. Aušinimo veikimo diapazonas: -5°C iki 55°C. Veikimo diapazonas kaitinant: -20°C iki 30°C.

2. Aušinimo sąlygos: viduje 27°C (80.6°F) DB, 19°C (60°F) WB išorėje 35°C (95°F) DB.

3. Šildymo sąlygos: viduje 20°C (68°F) DB, 15°C (44,6°F) WB išorėje 7°C (42,8°F) DB.

4. Garsumas: matuojamas 1 m atstumu nuo įrenginio priekio 1,5 m aukštyje (bandymo sąlygos). Priklausomai nuo aplinkos sąlygų, šios vertės gali šiek tiek skirtis.

5. Dėl nuolatinio prietaisų tobulinimo aukščiau pateiktos specifikacijos gali būti keičiamos be išankstinio įspėjimo.

Customers reviews

There are no reviews yet.

Be the first to review “miniRVF V4”

Jūsu e-pasta adrese netiks publicēta. Obligātie lauki ir atzīmēti kā *

Menu

Produktų paieška

Back to Top
Product has been added to your cart
